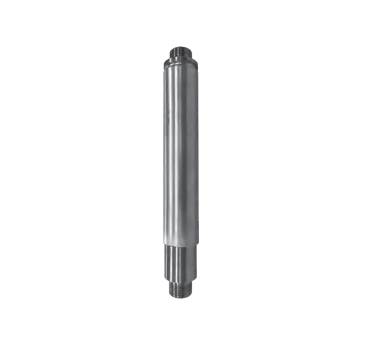

Ридан НС 082X9214R — Осевой сильфонный компенсатор из нержавеющей стали для ГВС Ду25/Ру16 +19/-45 мм с защитным кожухом и внутренней направляющей, внешняя резьба
Характеристики
Рабочая среда
вода питьевая, а так же вода, соответствующая требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей».
Температура рабочей среды, °С
от -10 до +95
L, мм
358
Масса, кг, не более
1,7
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
25
Материал защитного кожуха
Алюминий
Материал внутренней направляющей
Нержавеющая сталь
Материал патрубков
Нержавеющая сталь
Материал сильфона
Нержавеющая сталь
Количество слоёв сильфона
2
N, Н/мм
21
S, см2
12,1
δN, мм
+19/-45=64
DN, мм
25
Dmax, мм
52
Испытательное давление (Pисп), бар
20
Присоединение к трубопроводу
Внешняя резьба G1 (ISO 228/1)
G, дюим
G 1
B, мм
15
ØD, мм
25
Ødi, мм
34,6
ØD0, мм
44
Количество дренажных отверстий в кожухе, шт
2х180º
Lсильф, мм
217,5
Температура проектного расчета, ºС
+21
Документация
Руководство
Инструкция
Письмо о замене
BIM модель
Каталог
Техническое описание
