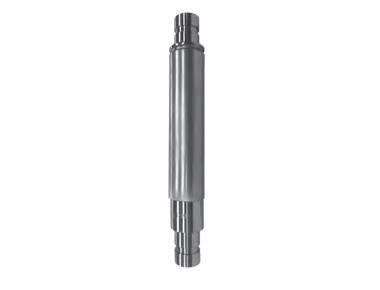

Ридан НС 082X9240R — Осевой сильфонный компенсатор из нержавеющей стали для ГВС Ду125/Ру16 +24/-56 мм с защитным кожухом и внутренней направляющей, грувлок
Характеристики
Рабочая среда
Вода питьевая, вода, соответствующая требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей».
Температура рабочей среды, °С
от -10 до +95
L, мм
450
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
125
Материал защитного кожуха
Нержавеющая сталь
Материал внутренней направляющей
Нержавеющая сталь
Материал патрубков
Нержавеющая сталь
Материал сильфона
Нержавеющая сталь
Количество слоёв сильфона
2
N, Н/мм
73
δN, мм
+24/-56=80
Испытательное давление (Pисп), бар
20
Присоединение к трубопроводу
Патрубок под грувлочное соединение
В, мм
9,53±0,76
А, мм
15,88±0,76
ØD, мм
133
Масса не более, кг
13,2
ØС, мм
129,13
DN
125
ØD0, мм
160
Lсильф, мм
248
Температура проектного расчета, ºС
21
S, кв. см
168,6
Ø Dmax, мм
178
Tmin, мм
4
Допуск размера ØС, мм
+0/-0,51
