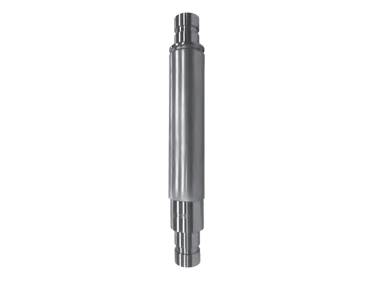

Ридан НС 082X9241R — Осевой сильфонный компенсатор из нержавеющей стали для ГВС Ду150/Ру16 +24/-56 мм с защитным кожухом и внутренней направляющей, грувлок
Характеристики
Рабочая среда
Вода питьевая, вода, соответствующая требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей».
Температура рабочей среды, °С
от -10 до +95
L, мм
490
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
150
Материал защитного кожуха
Нержавеющая сталь
Материал внутренней направляющей
Нержавеющая сталь
Материал патрубков
Нержавеющая сталь
Материал сильфона
Нержавеющая сталь
Количество слоёв сильфона
2
N, Н/мм
119
δN, мм
+24/-56=80
Испытательное давление (Pисп), бар
20
Присоединение к трубопроводу
Патрубок под грувлочное соединение
В, мм
9,53±0,76
А, мм
15,88±0,76
ØD, мм
159
Масса не более, кг
18
ØС, мм
154,53
DN
150
ØD0, мм
190
Lсильф, мм
288
Температура проектного расчета, ºС
21
S, кв. см
239,3
Ø Dmax, мм
216
Tmin, мм
4,5
Допуск размера ØС, мм
+0/-0,56
Документация
Руководство
Инструкция
Письмо о замене
BIM модель
Каталог
Техническое описание
