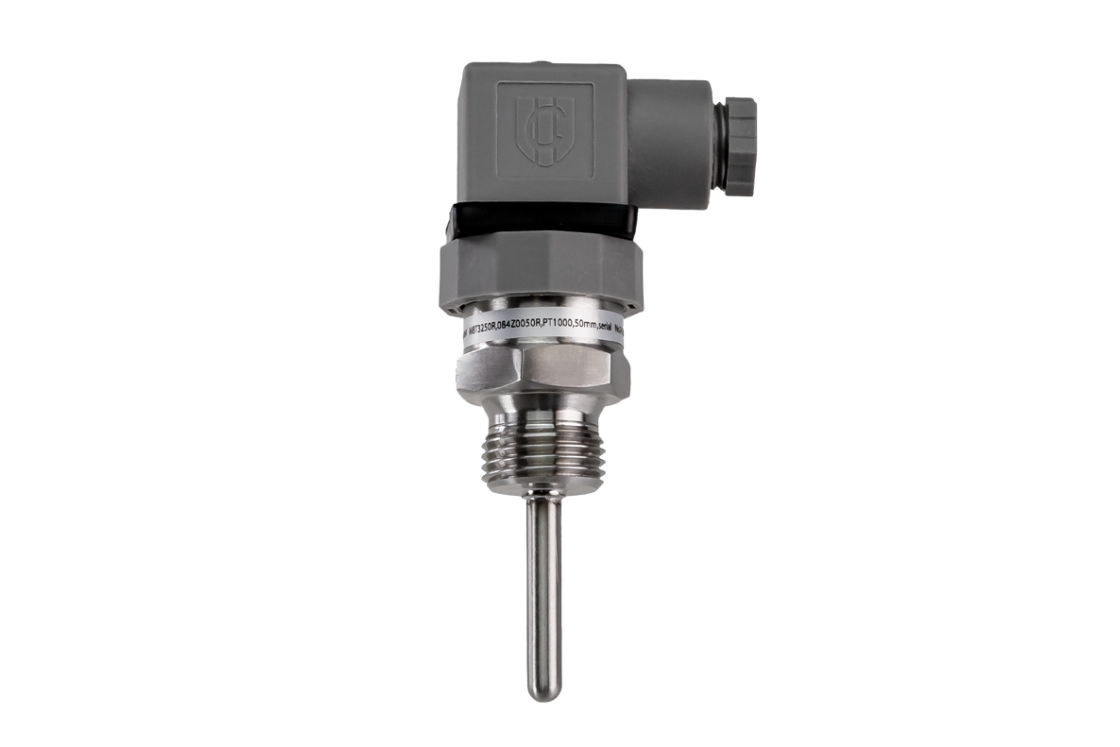

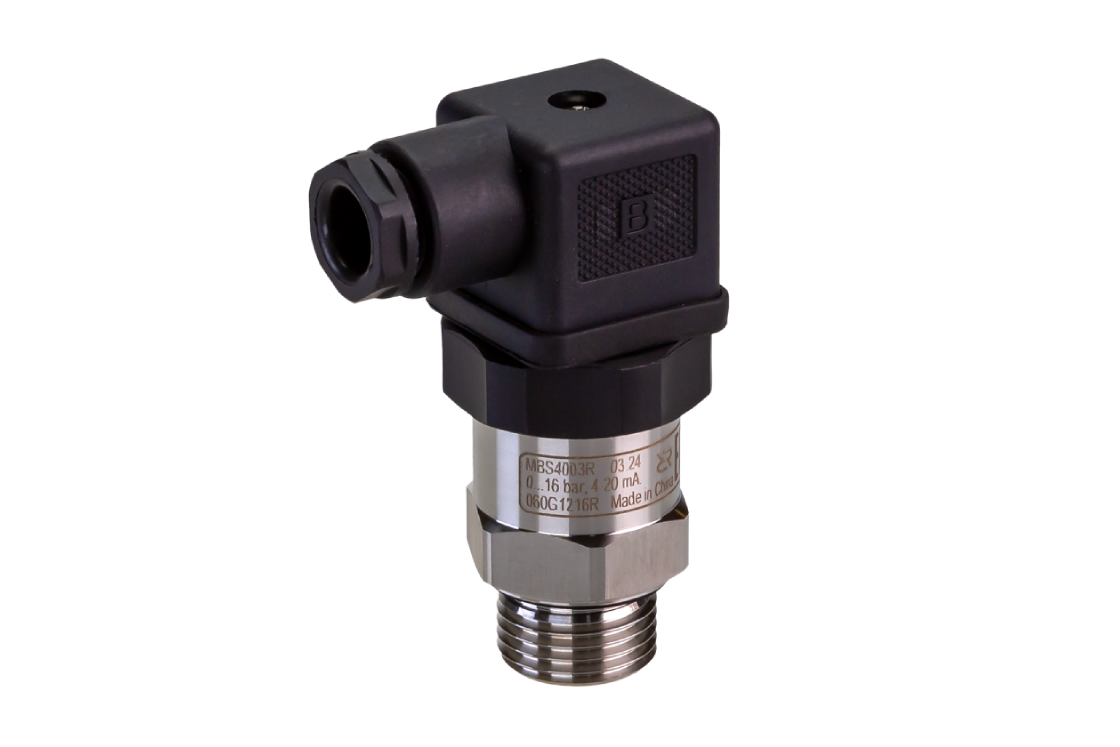

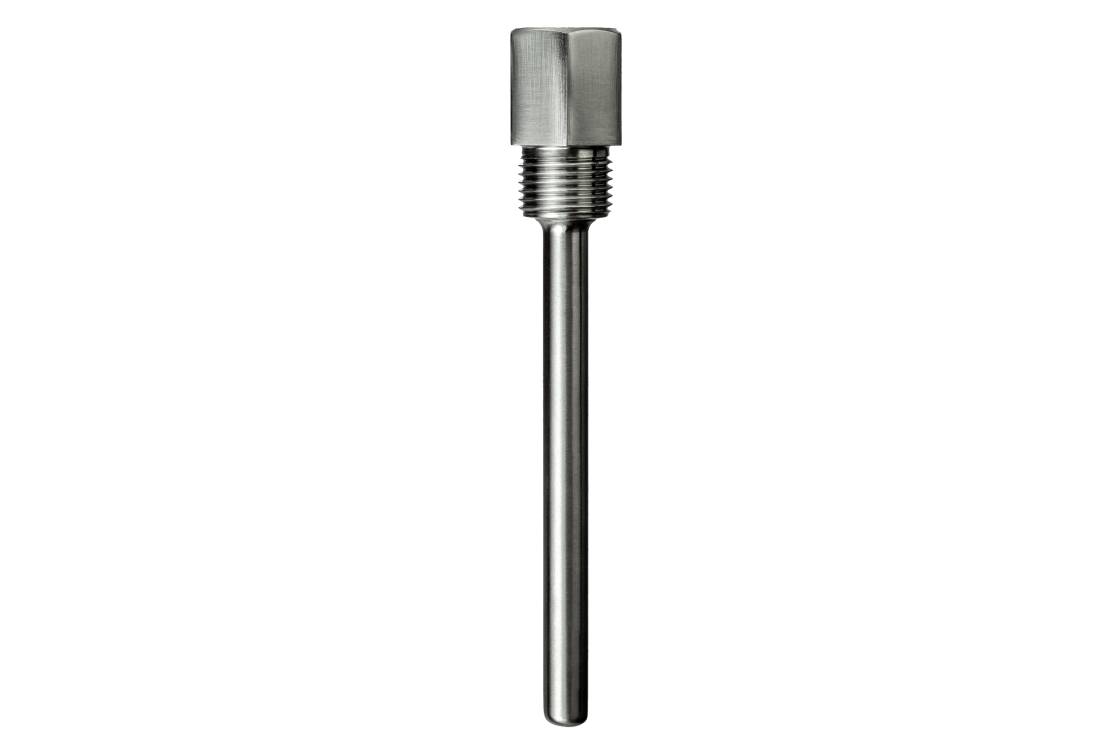

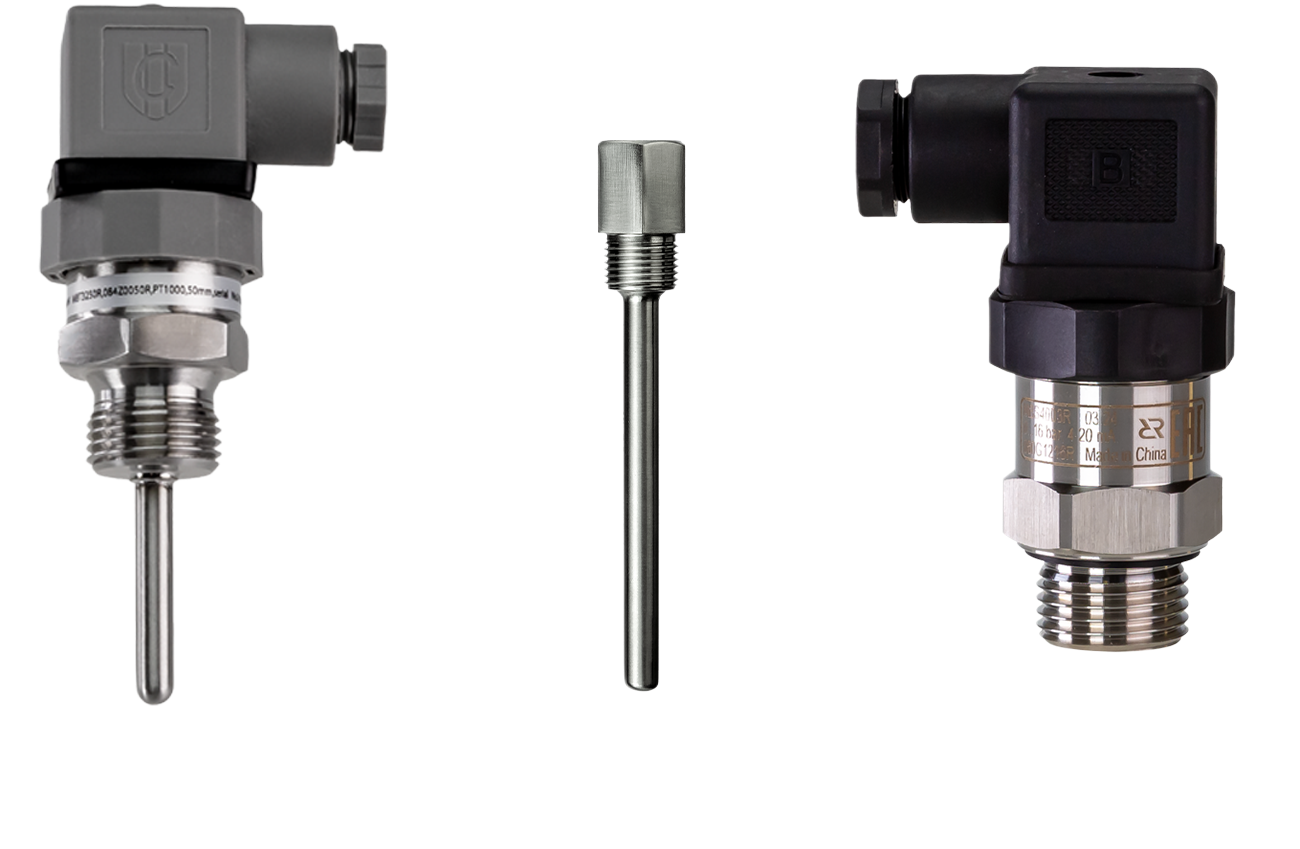

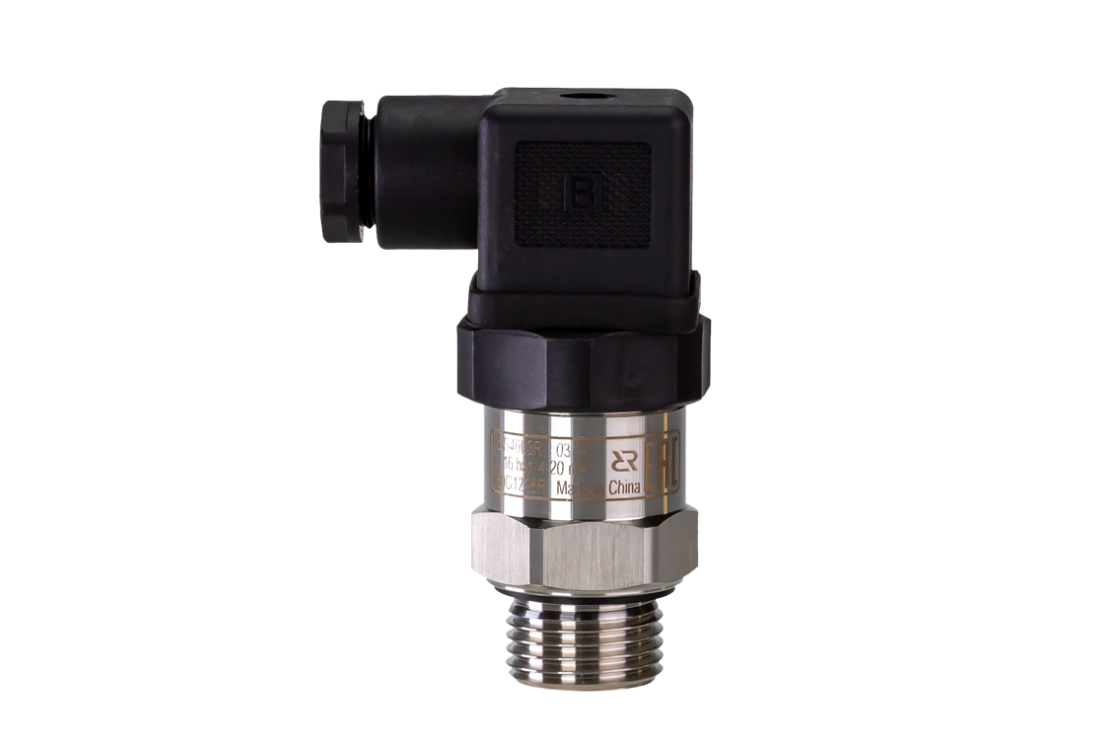

Ридан 333U2001R — Комплект КИПиА для модуля ГВС_1: MBT3250R, гильзы, MBS4003R
Характеристики
Масса, кг, не более
0,25
Класс защиты
IP65
Материал
нержавеющая сталь AISI 304
Чувствительный элемент
Pt1000
Масса не более, кг
0,4
Диапазон температур окружающей среды, °С
-40...+140
Присоединение
G ½ A внутренняя – G ½ A наружная
Диапазон измерения чувствительного элемента
-20..+160C
Технологическое присоединение
G 1/2
Электрическое присоединение
DIN 43650
Длина погружной части гильзы, мм
100
Диаметр гильзы, мм
6
Материал гильзы
Нержавеющая сталь
Класс допуска
B: ±(0,3 +0,005|t|)
Напряжение питания постоянного тока, В
8-28
Тип измеряемого давления
относительное
Диапазон измерения давления, бар
0 – 10
Выходной сигнал
4-20 мА
Тип электрического присоединения
EN 175301-803-A
Максимальное давление допустимой перегрузки
3-кратный диапазон измерений
Основная приведенная погрешность % ДИ
±1
Допустимый диапазон температур окружающей среды
от -40 до 125°С
Допустимый диапазон температур рабочей среды
от -40 до 125°С
Присоединение по давлению
G ½
Дополнительная погрешность на изменение температуры окружающего воздуха % ДИ
±0,15
Длина погружной части, мм
100
Максимальное давление, бар
30
Схема подключения
2-x проводная
Внешний диаметр, мм
10
Диапазон измерения температуры MBT3250R, °C
-20..+160
Технологическое присоединение MBS4003R
G ½
Выходной сигнал MBS4003R
4-20 мА
Диапазон измерения давления MBS4003R, бар
0 — 10
Длина погружной части MBT3250R, мм
100 мм
Технологическое присоединение MBT3250R
G ½
Чувствительный элемент MBT3250R
Pt1000
