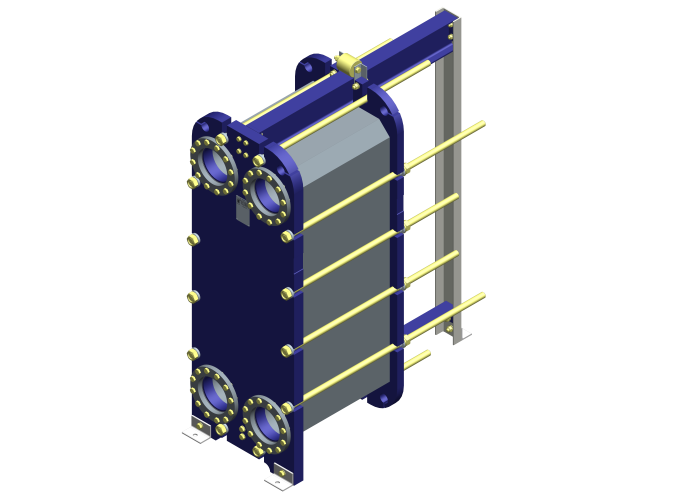

Теплообменник НН№100 ДУ 200

Пластинчатый теплообменник НН№100 ДУ 200 — это высокопроизводительное разборное оборудование (РПТО), предназначенное для интенсивной теплопередачи в промышленных масштабах. Конструкция обеспечивает гибкость конфигурации, масштабируемость и удобство сервисного обслуживания.

Благодаря возможности выбора материалов пластин и прокладок теплообменник адаптируется под конкретные параметры технологического процесса, включая работу с агрессивными средами. Модель отличается широким диапазоном типоразмеров и мощностей, что позволяет точно подобрать оборудование под проектные задачи.

Характеристики

Рабочая температура среды, °C:

от -25 до +180

Регулируемая среда (теплоноситель):

вода, пар, углеводороды, кислоты, пищевые жидкости и другие

Рабочее давление, бар изб.:

до 25

Материал прокладки:

EPDM, Nitril, Viton и их модификации

Материал пластин:

AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие

Количество пластин:

от 11 до 668

Тип рамы:

1-8

Габаритные размеры (ШхВхГ), мм:

770х2194х825(макс 4235)

Масса, кг:

до 5380

Диапазон нагрузок (кВт) для типоразмера НН100

6500 - 6750 кВт 6751 - 7000 кВт 7001 - 7500 кВт 7501 - 8500 кВт 8501 - 9500 кВт 9501 - 10500 кВт 10501 - 11000 кВт 11001 - 11500 кВт

Основные сферы применения:

<
• Модернизация и строительство систем центрального теплоснабжения и тепловых пунктов.
• Обеспечение технологических процессов в химической, нефтехимической и газовой отраслях.
• Контуры охлаждения и нагрева в металлургической промышленности.
• Пищевые производства с высокими требованиями к гигиеничности и коррозионной стойкости.
• Целлюлозно-бумажная промышленность и другие отрасли, где требуются процессы теплообмена.
