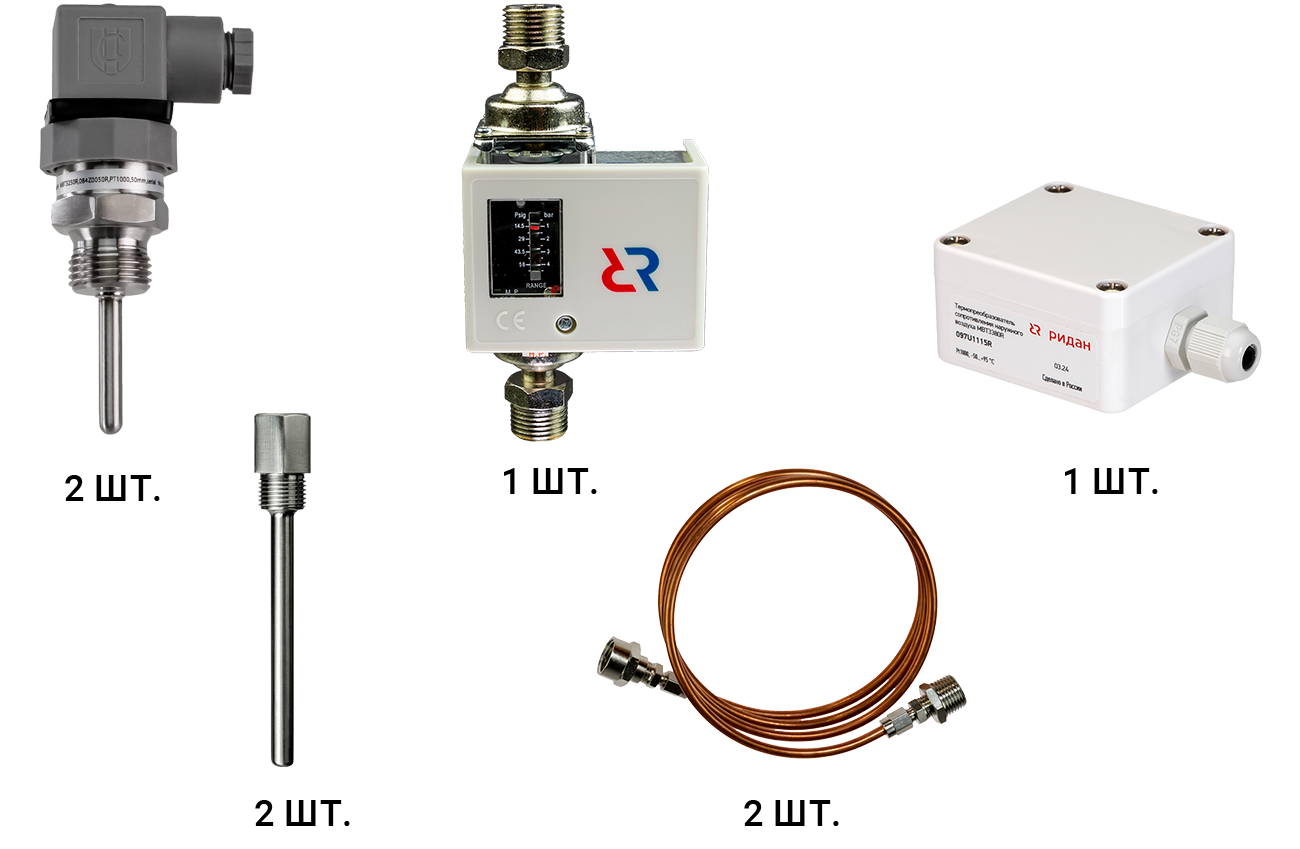

Ридан 333U3003R — Комплект КИПиА для модуля отопления_3: MBT3250R, гильзы, RT262R, импульсные трубки, MBT3380R
Характеристики
Рабочая среда
вода, нейтральные жидкости
Температура рабочей среды, °С
-40..+120
Материал сильфона
латунь
Корпус
ABS пластик
Класс защиты
IP65, IP40
Материал
нержавеющая сталь AISI 304
Чувствительный элемент
Pt1000
Масса не более, кг
0,4
Диапазон температур окружающей среды, °С
-40...+140
Присоединение
2 штуцера с внешней резьбой G ½', G ½ A внутренняя – G ½ A наружная
Диапазон измерения чувствительного элемента
от -50 до 95 °C, -20..+160C
Дифференциал, бар
0,3..0,5 бар (фиксированное значение в данном диапазоне)
Сброс
Автоматический
Масса нетто, кг
0,57
Технологическое присоединение
G 1/2
Вес, кг
0,085
Электрическое присоединение
кабельный ввод, DIN 43650

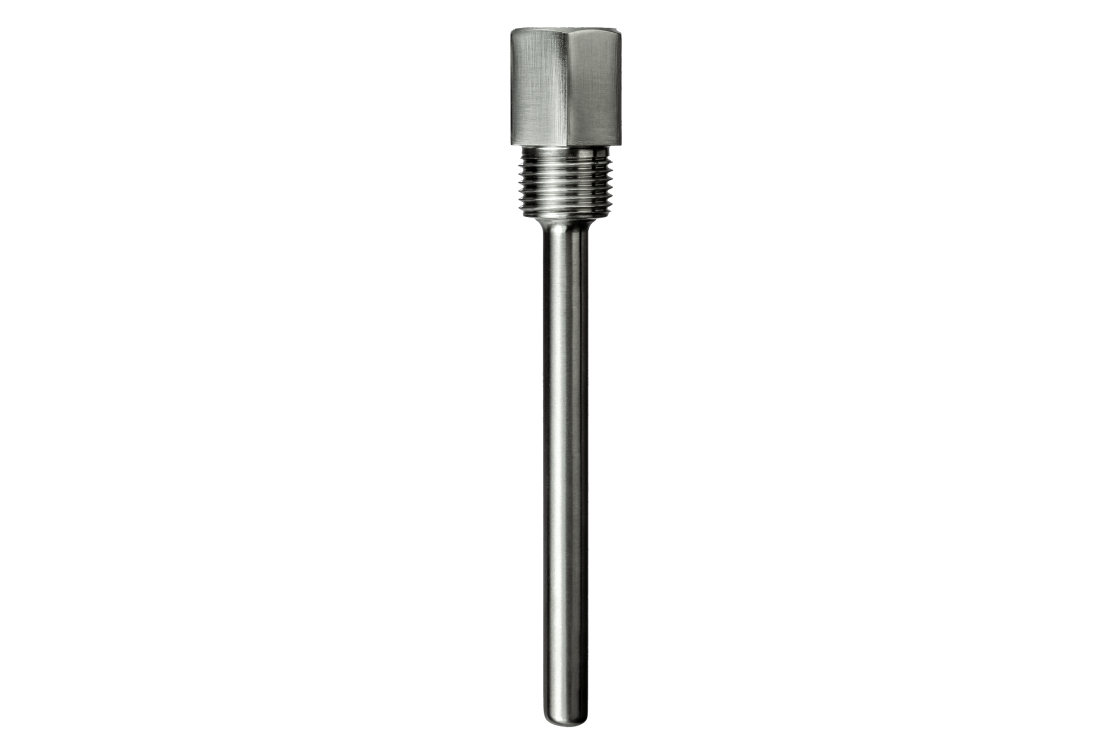

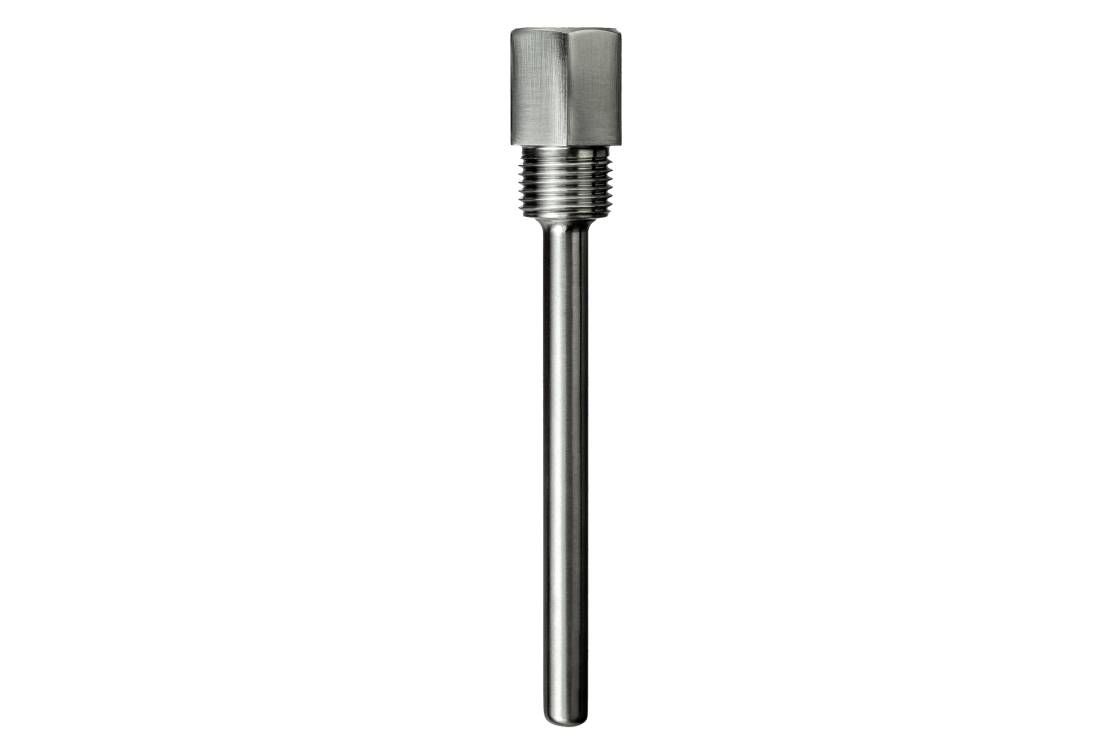

Длина погружной части гильзы, мм
100, 100 мм
Диаметр гильзы, мм
6
Материал гильзы
Нержавеющая сталь
Класс допуска
B: ±(0,3 +0,005|t|), B
Температура окружающей среды, °C
-20..+70
Контактная группа
SPDT
Длина погружной части, мм
100
Допустимая электрическая нагрузка на контактную систему
220В, 8А; 110В, 15А
Максимальное давление, бар
16,5, 30
Диапазон настройки уставки перепада давления, бар
0,5..3,5
Схема подключения
двухпроводная, 2-x проводная
Клеммы
быстрозажимные, до 1,5 мм2
Внешний диаметр, мм
10
Технологическое присоединение реле
G ½
Длина импульсной трубки, м
1,5

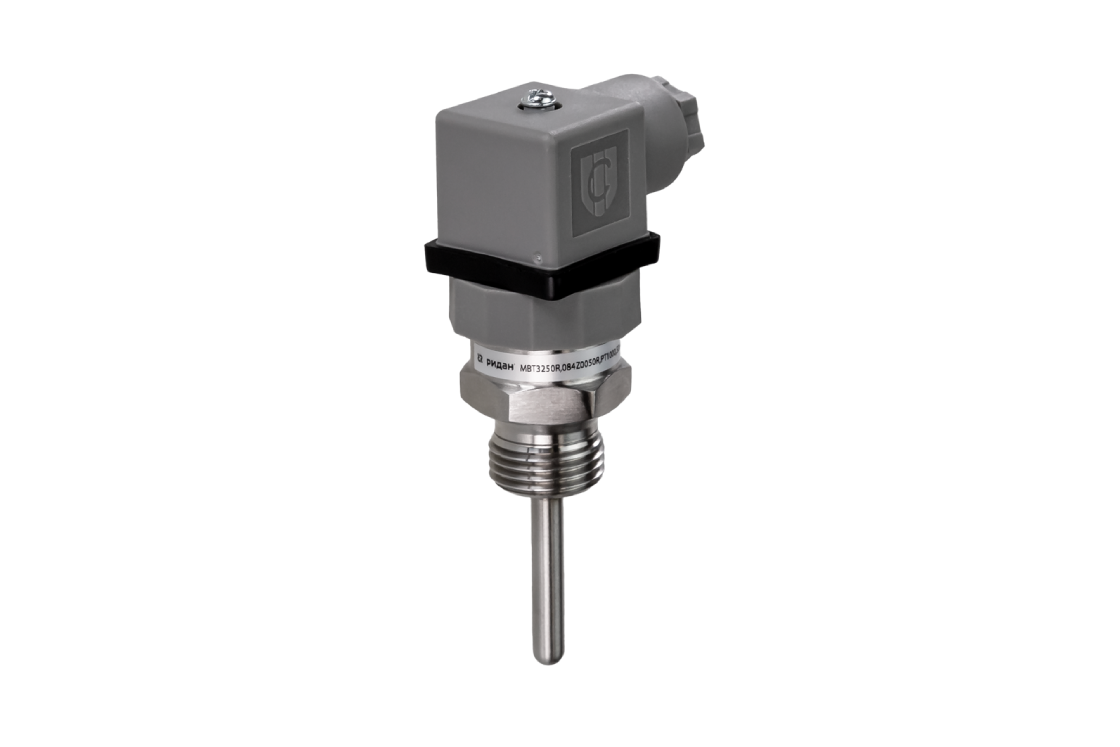

Диапазон измерения температуры MBT3250R, °C
-20..+160
Длина погружной части MBT3250R, мм
100 мм, 100
Технологическое присоединение MBT3250R
G ½
Чувствительный элемент MBT3250R
Pt1000
Чувствительный элемент MBT3250R, MBT3380R
Pt1000

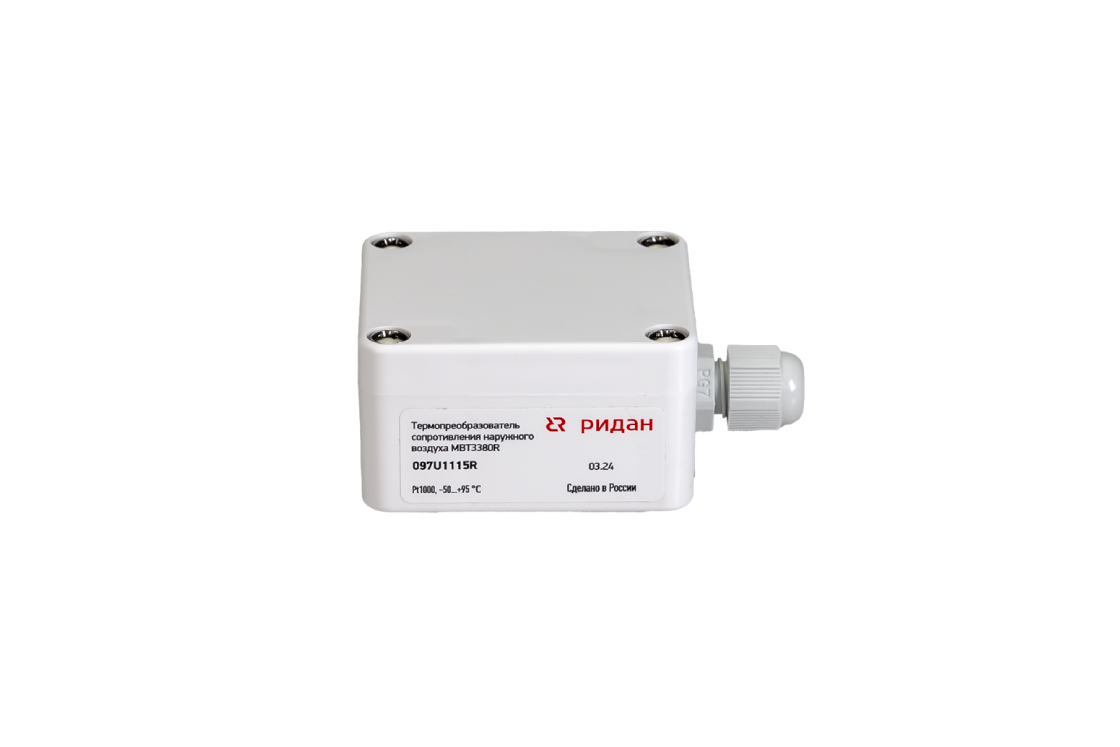

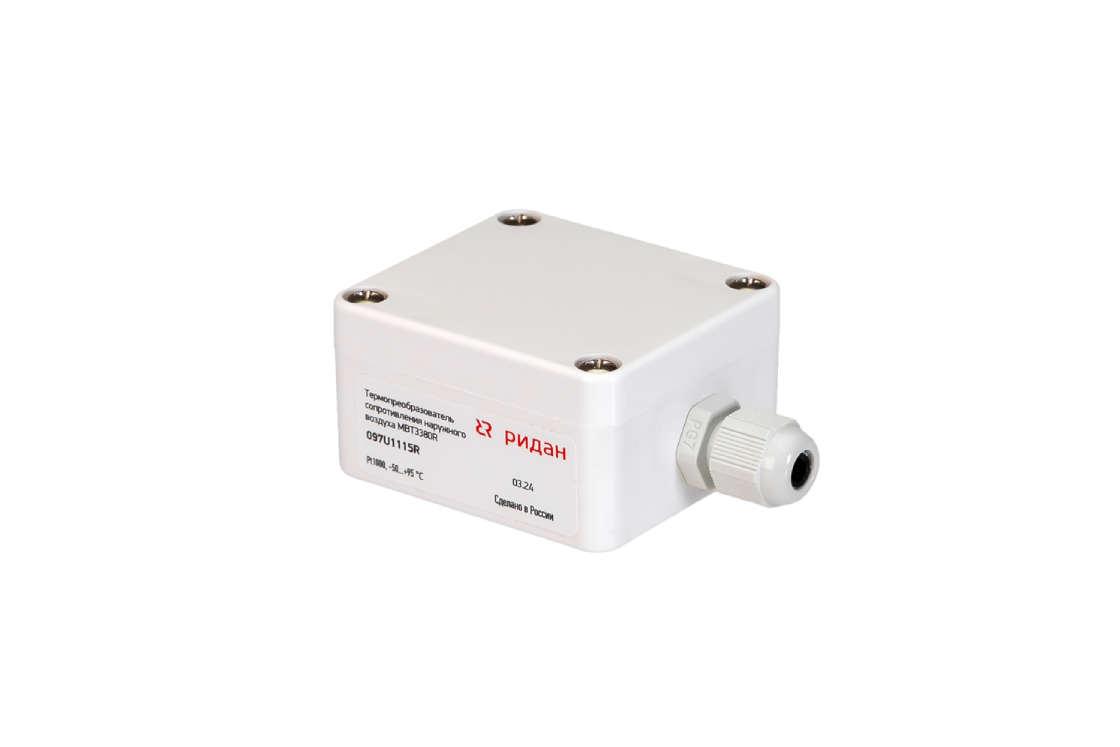

Чувствительный элемент MBT3380R
Pt1000
Диапазон измерения температуры MBT3380R, °C
-50..+95

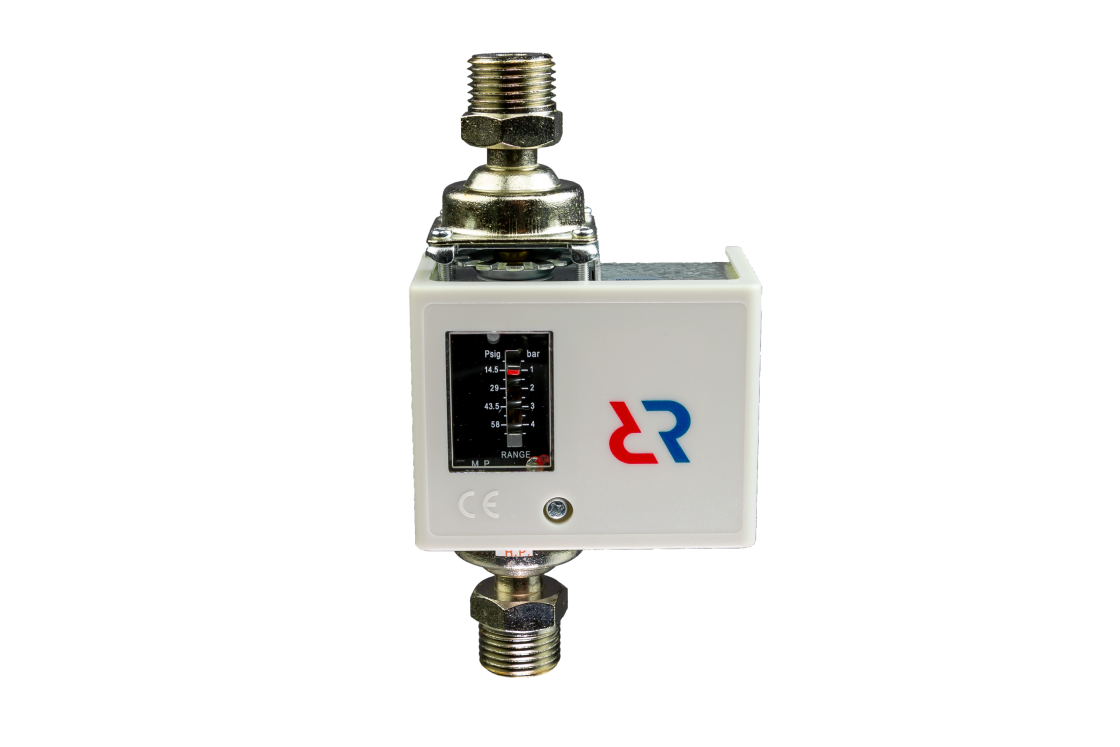

Диапазон настройки уставки RT262R, бар
0,5 — 3,5
Документация
Руководство
Сертификат
BIM модель
Каталог
Техническое описание
