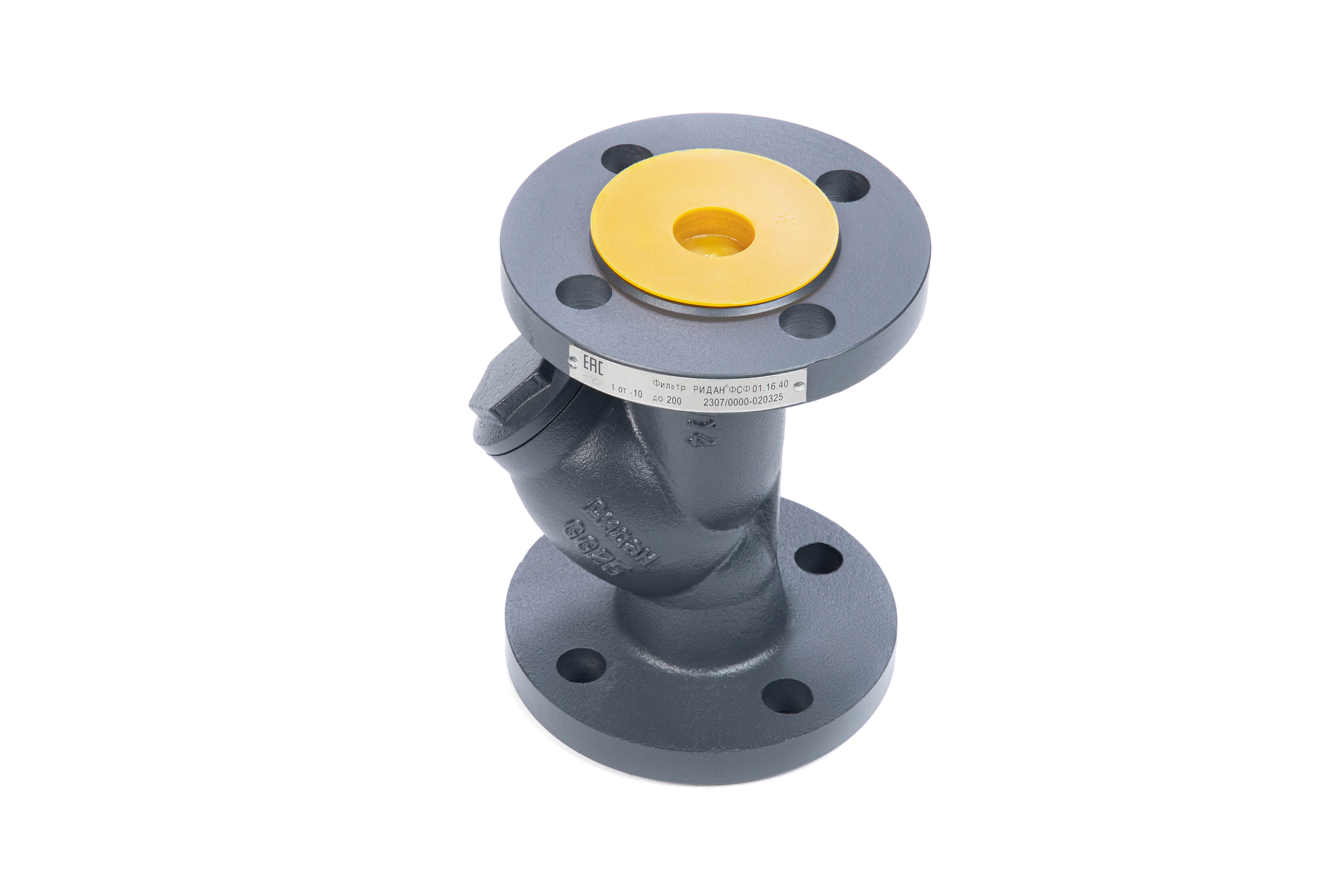

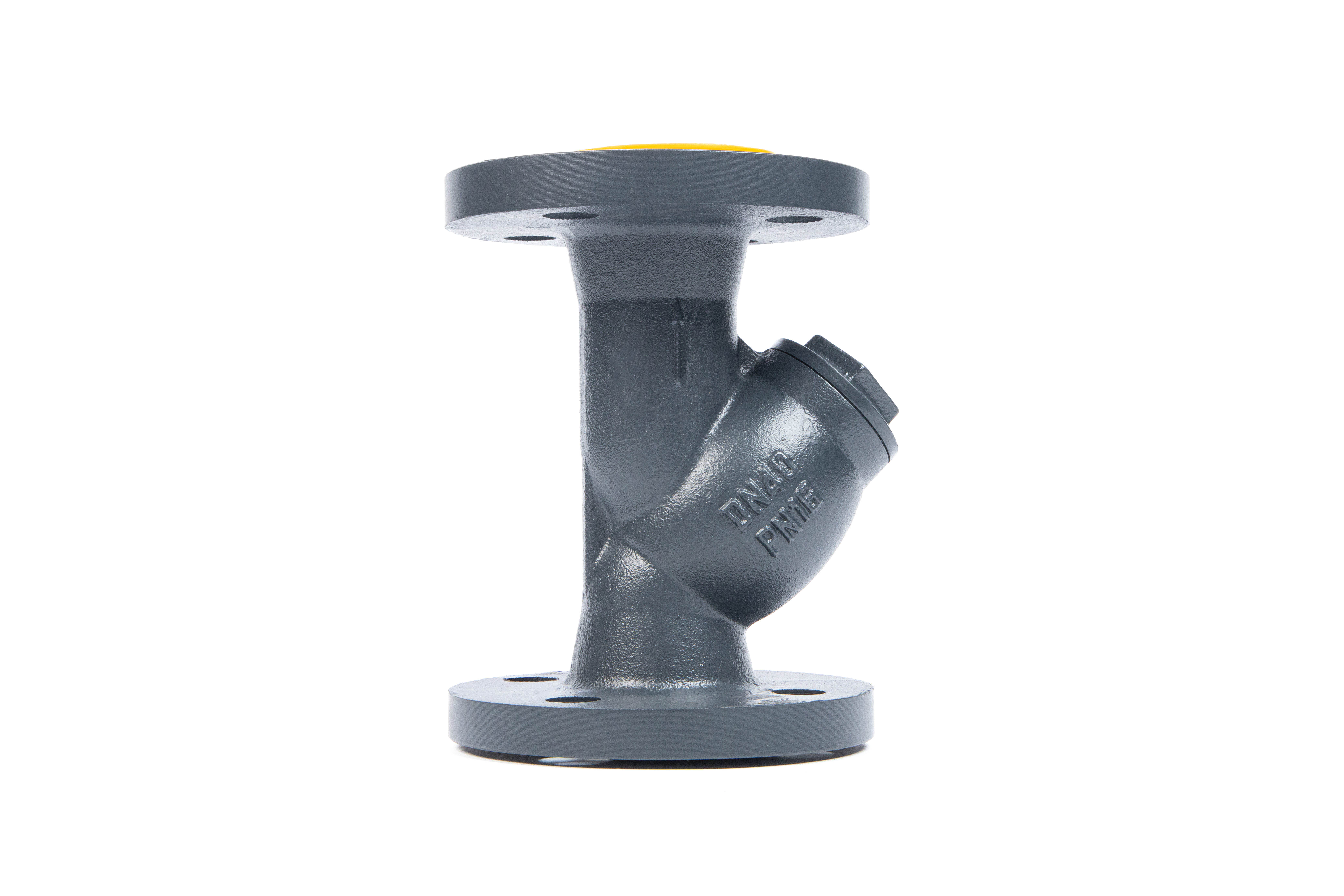

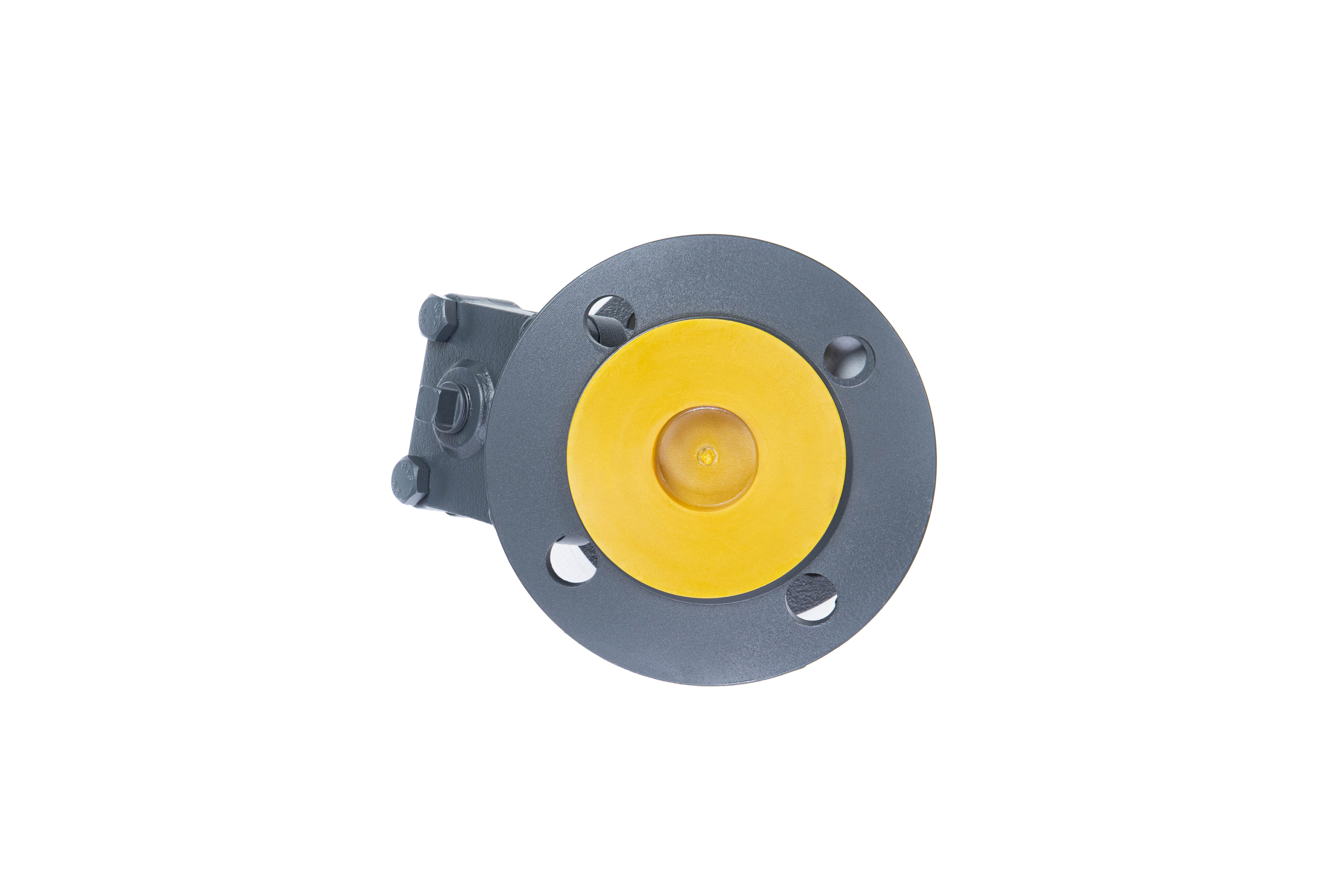

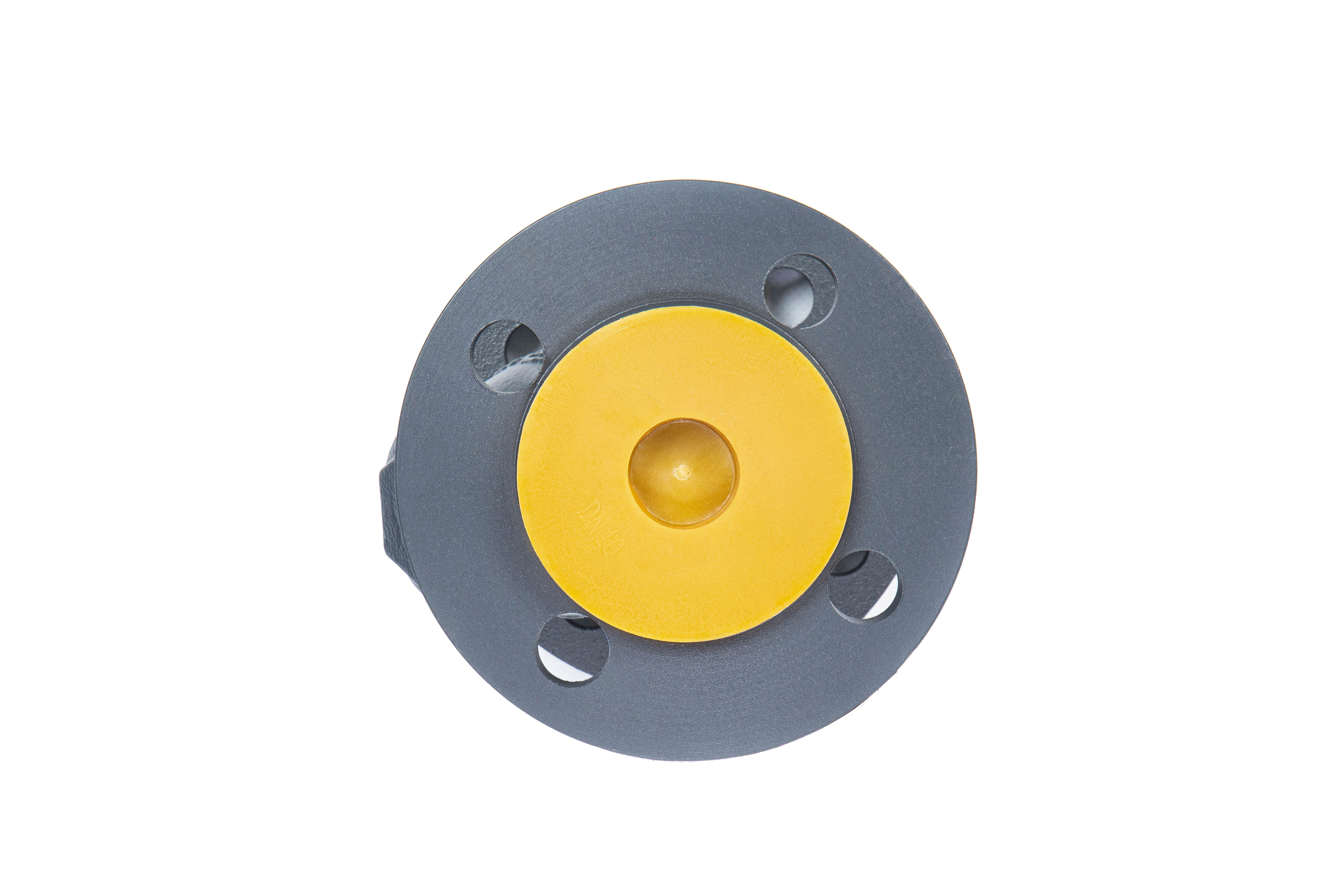

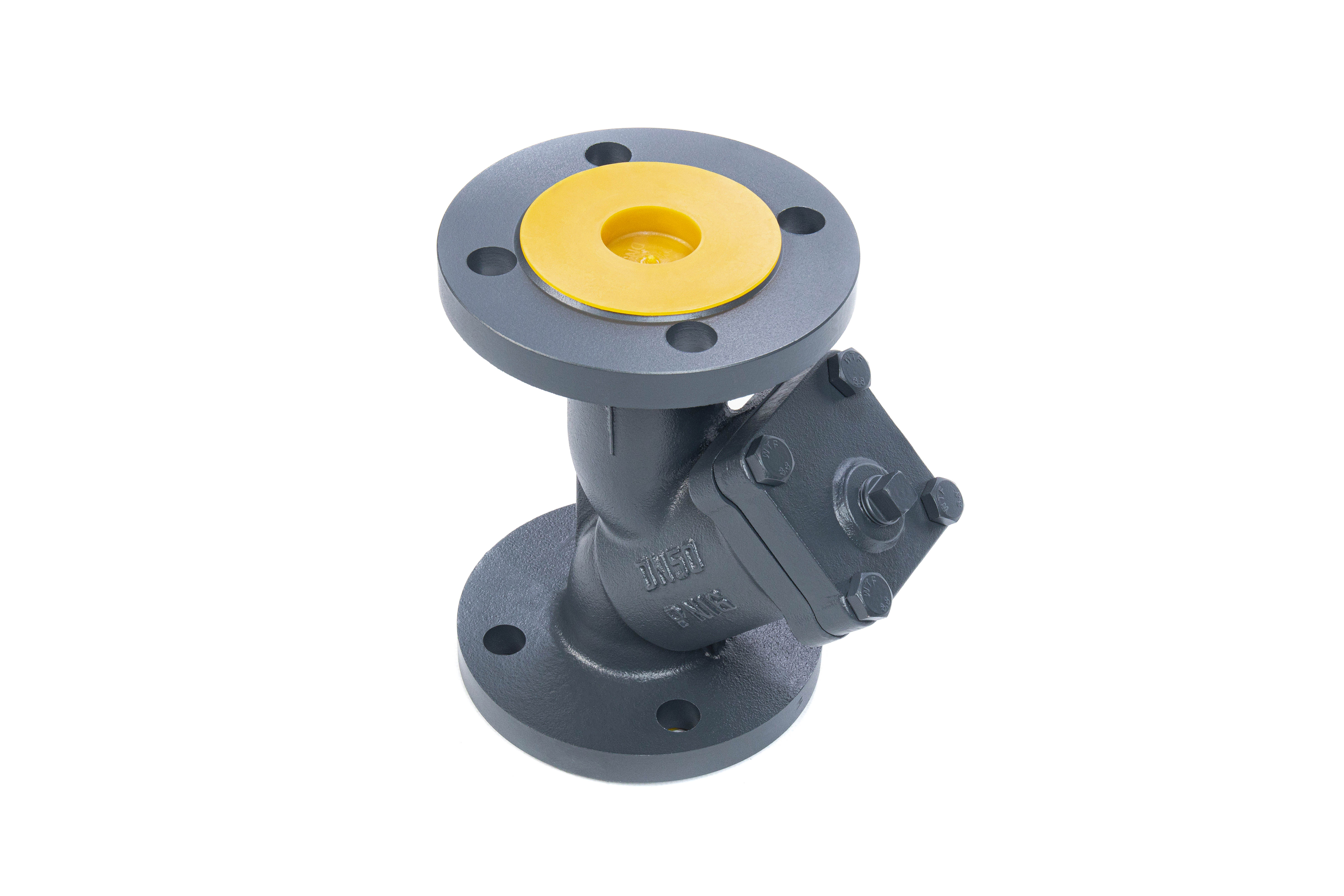

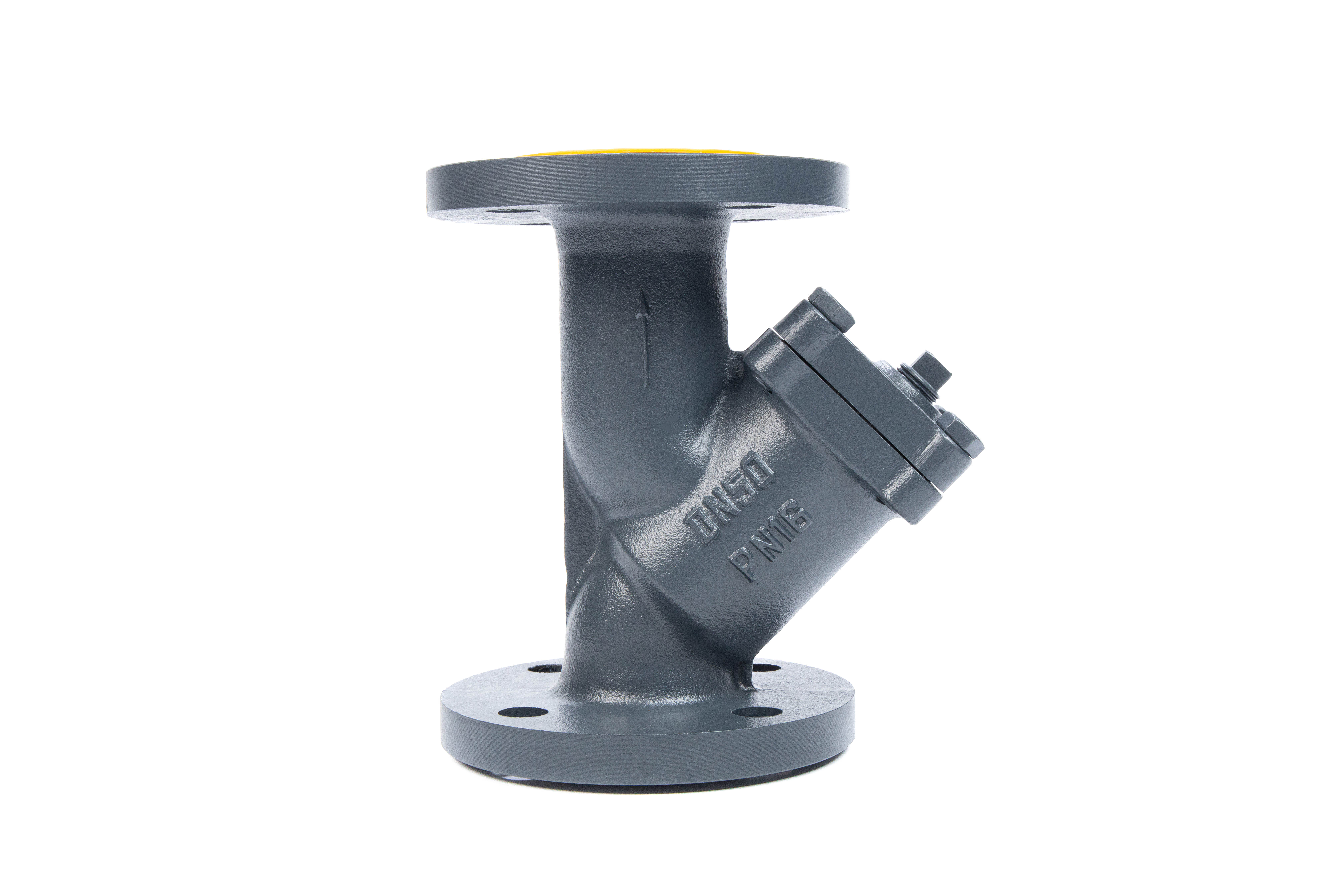

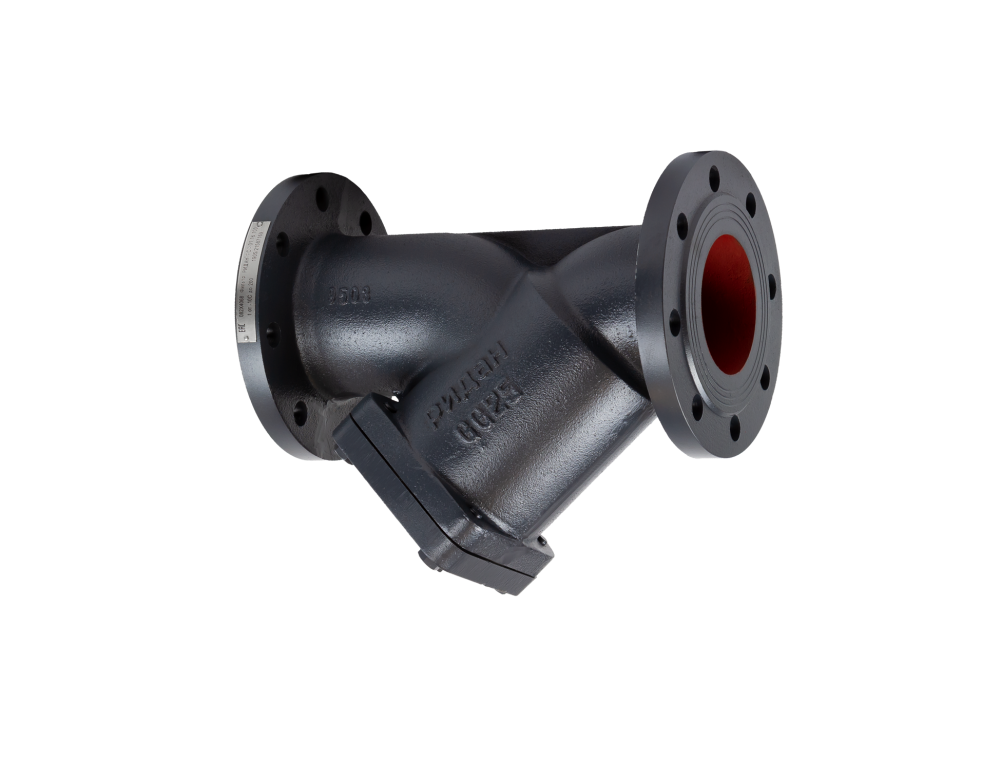

Ридан 082X4067R — Фильтр ФСФ PN16, DN80 с пробкой, корпус GG25
Характеристики
H, мм
186
Рабочая среда
вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50%
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от -10 до +200
Температура окружающей среды, °С
от -10 до +70
L, мм
310
Масса, кг, не более
17
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
F, мм
3
B, мм
22
Уплотнение
PTFE
Корпус
Серый чугун GJL-250
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
Пробка
Сталь 35
Максимальное давление для рабочей среды раствор гликоля, бар
16
Количество отверстий Z
8
Диаметр D2, мм
132
Диаметр D1, мм
160
Диаметр D, мм
200
Крышка фильтра
Серый чугун GJL-250
Прокладка крышки
Сталь+графит
Размер ячейки фильтрующего элемента, мкм
1190
Фильтрующий элемент сетка
Нерж. сталь AISI201, 304
Болт
Сталь 35
H1,мм
277
Ответные фланцы (обеспечиваются силами заказчика)
Фланцы по ГОСТ 33259-2015, Исполнение В, тип 01 или тип 11
Присоединительный размер пробки
Трубная коническая (NPT) Rp 1/2"
Z x d (шт. * мм)
8 x 19
Документация
Паспорт
Руководство
Сертификат
Инструкция
3D Чертеж
Письмо о замене
BIM модель
Каталог
Техническое описание
