Ридан 333U1510R — Комплект КИПиА: реле давления RT362R (1 шт.), импульсные трубки (2 шт.), реле давления KPI35R (1 шт.)
Характеристики
Рабочая среда
вода, нейтральные жидкости
Температура рабочей среды, °С
-20°C … +120°C, -40..+120
Температура окружающей среды, °С
-40°C … +65°C (на короткий период до +80°C)
Материал сильфона
латунь
Класс защиты
IP40, IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
Присоединение
2 штуцера с внешней резьбой G ½'
Диапазон настройки уставки, бар
-0.2 – 8
Дифференциал, бар
0,4 – 1,5, 0,05-0,08
Сброс
Автоматический
Масса нетто, кг
0,3, 0,5
Кабельный ввод
Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Максимальная допустимая электрическая нагрузка на контактную группу
20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
Сухой перикидной контакт типа
SPDT
Технологическое присоединение
G ½
Максимальное рабочее давление PB, бар
10
Комплект поставки

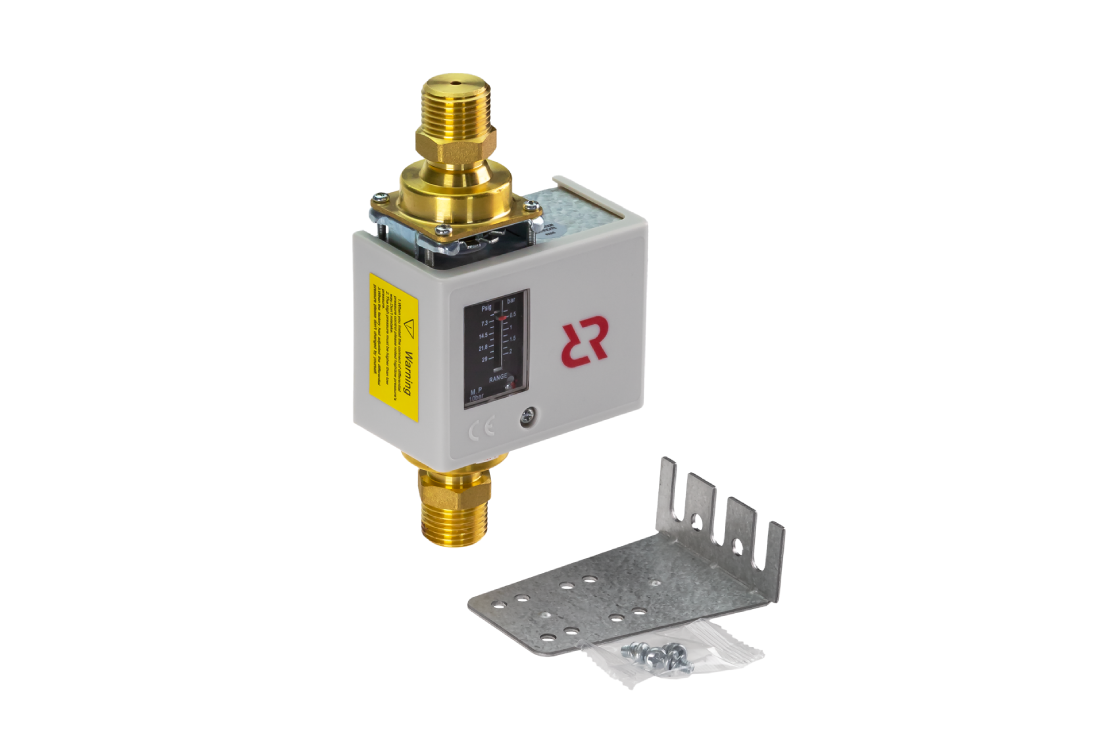

Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
Электрическое присоединение
кабельный ввод
Температура окружающей среды, °C
-40..+65
Контактная группа
микропереключатель
Допустимая электрическая нагрузка на контактную систему
250В, 3А; 125В, 5A
Максимальное давление, бар
10
Диапазон настройки уставки перепада давления, бар
0,2..2
Тип чувствительного элемента датчика
Сильфон

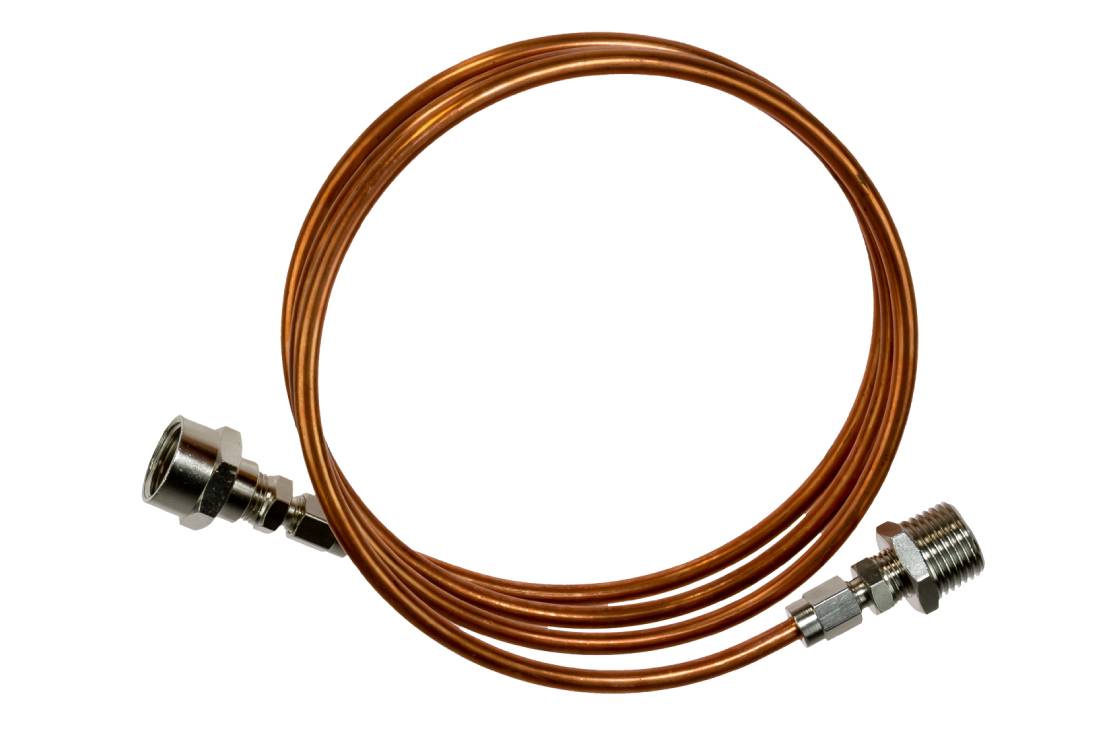

Диаметр трубки, мм
6
Длина импульсной трубки, м
1,5

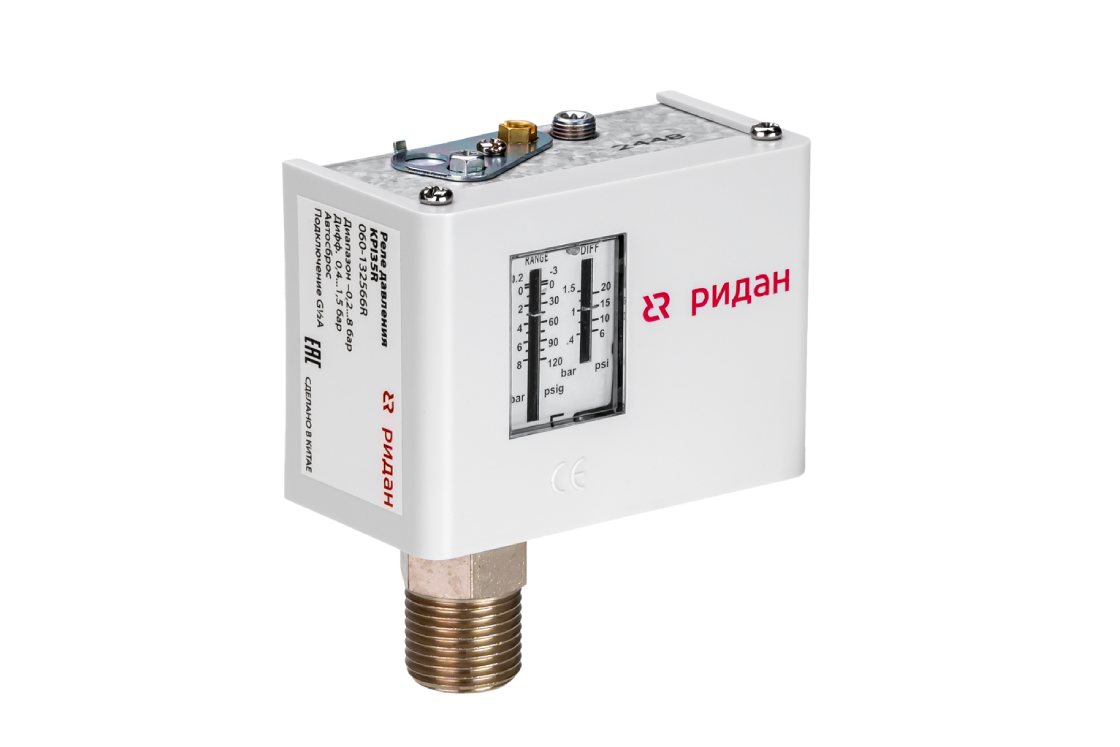

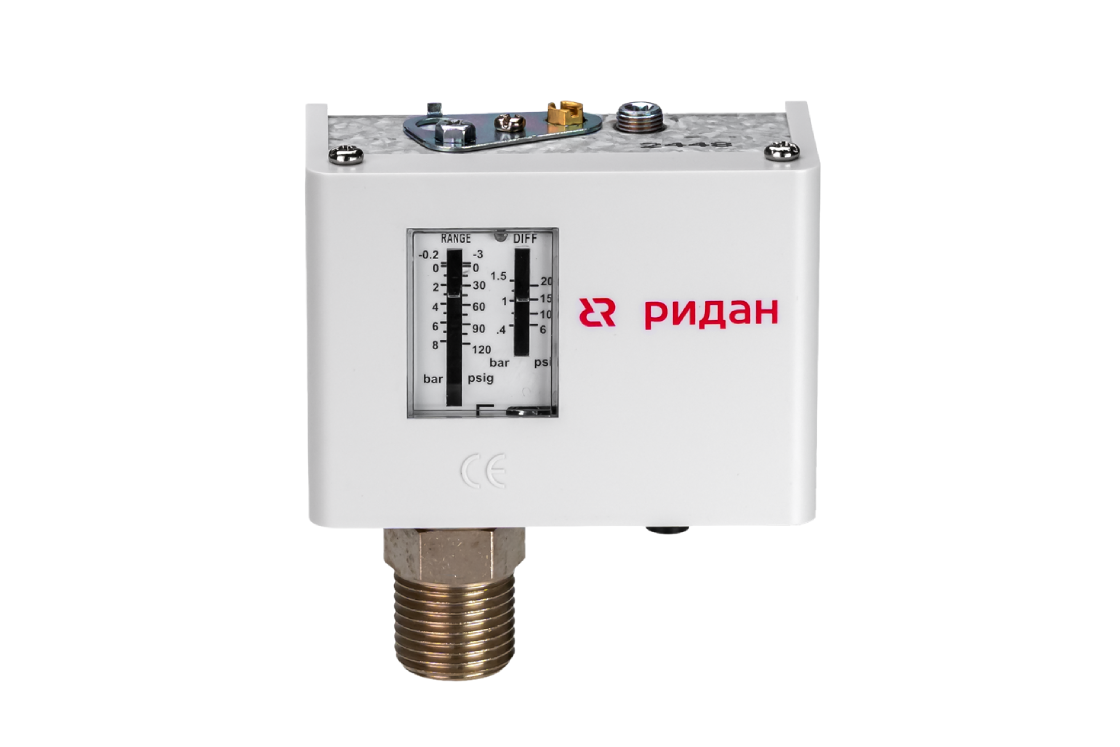

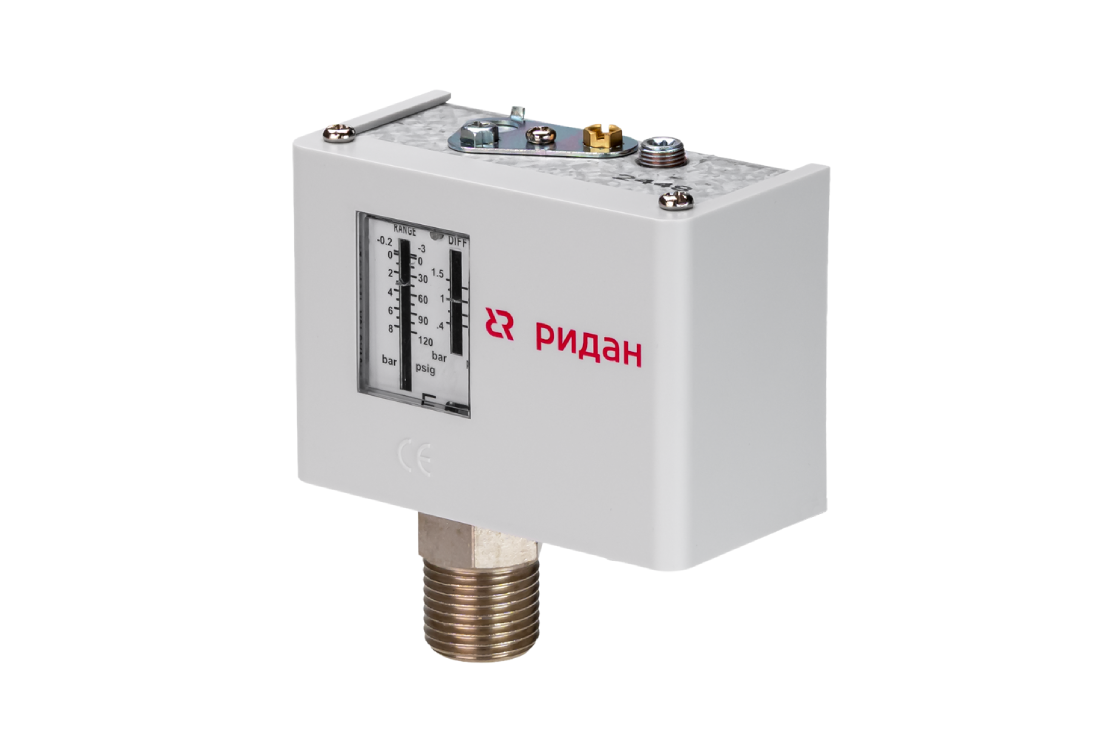

Технологическое присоединение реле давления KPI
G ½
Диапазон настройки уставки реле давления KPI, бар
-0,2 — 8

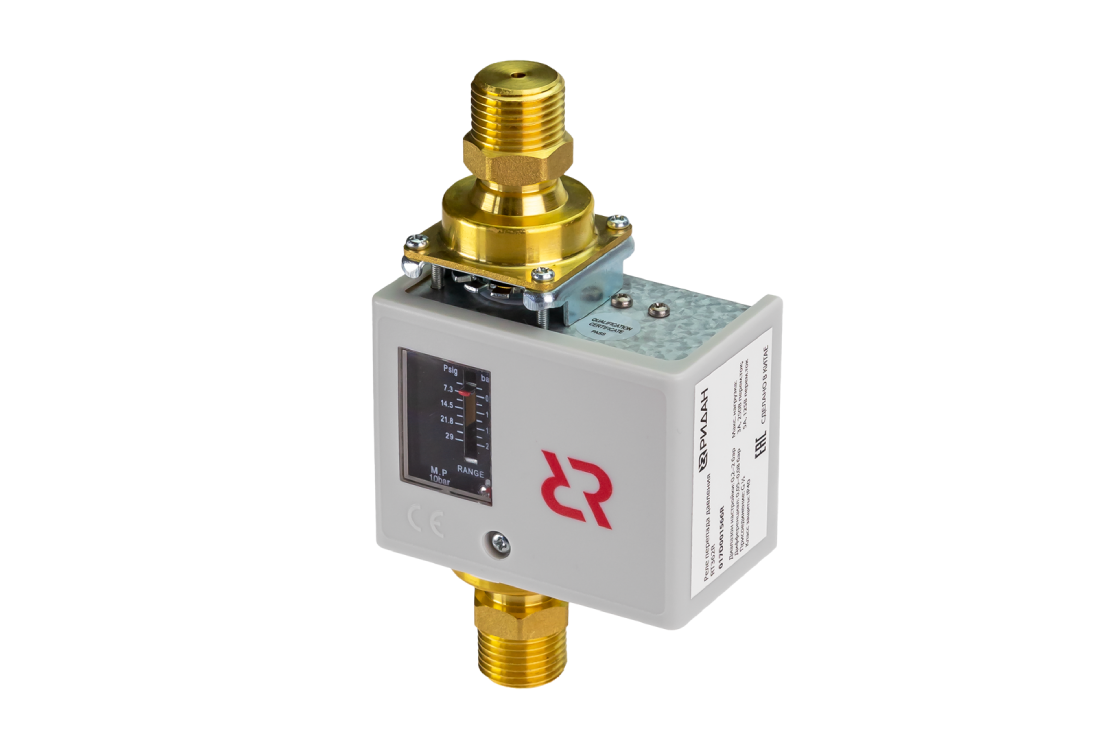

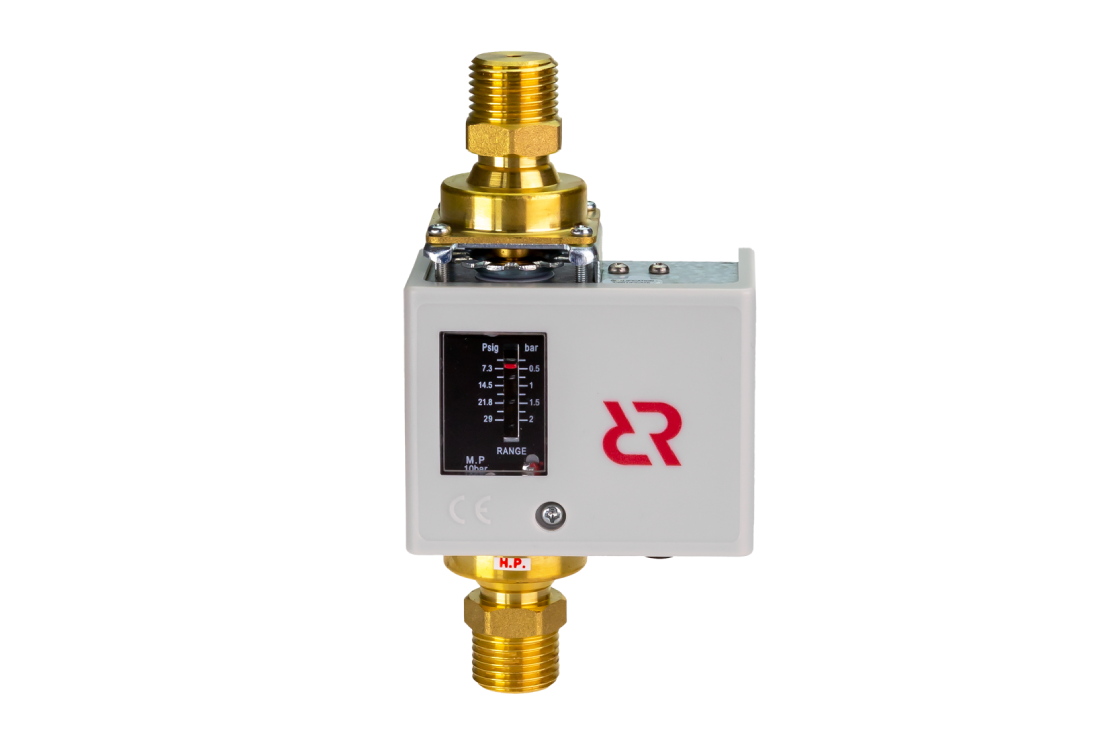

Технологическое присоединение реле перепада давления RT
G ½
Диапазон настройки уставки реле перепада давления RT, бар
0,2 — 2
Документация
2D Чертеж
3D Чертеж
Каталог
BIM (ТИМ) модель
