Ридан 333U3003R — Комплект КИПиА для модуля отопления №3: MBT3250R, гильзы, RT262R, импульсные трубки, MBT3380R
Описание
Состав комплекта КИПиА для модуля отопления №3:
- Термопреобразователи сопротивления MBT3250R, Pt1000, -20..+160°С, 100 мм, G ½ (код 084Z0100R) — 2 шт.

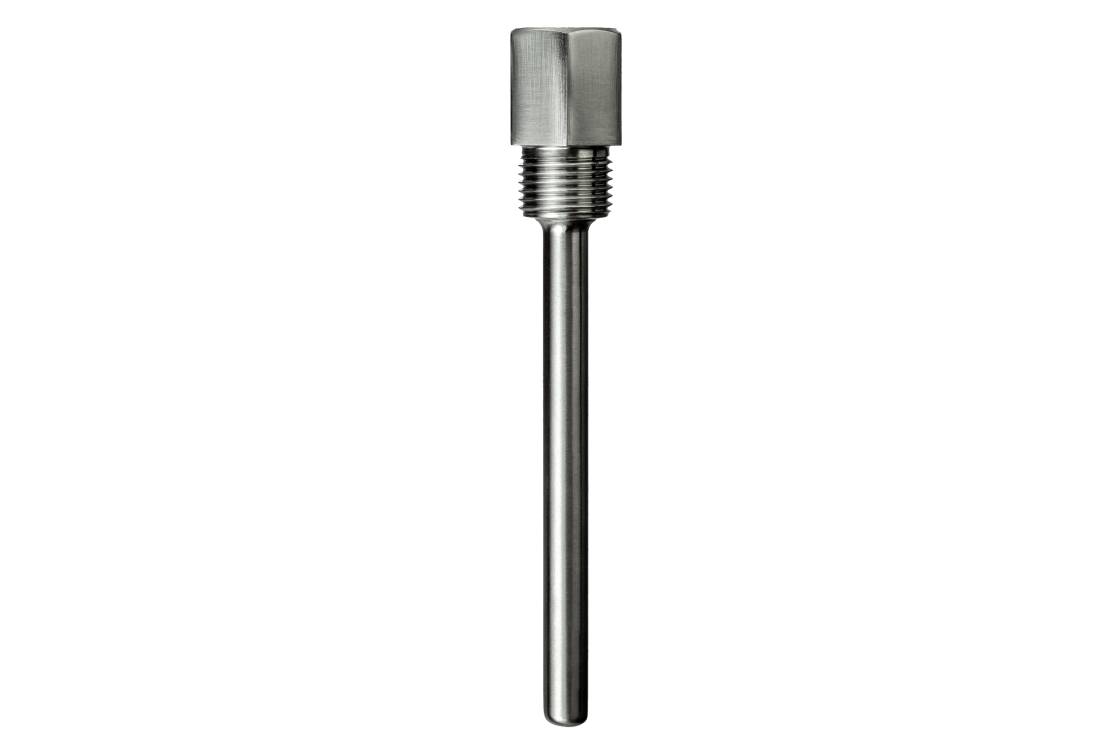

- Гильзы 100 мм, G ½ (код 084Z7259R) — 2 шт.
- Реле перепада давления RT262R, 0,5-3,5 бар, G ½ (код 017D002566R) — 1 шт.
- Импульсные трубки 1,5 м, диаметр 6 мм (код 050-104766R) — 1 шт.
- Датчик температуры наружного воздуха MBT3380R, Pt1000, -50..+95°C (код 097U1115R) — 1 шт.
Характеристики
Рабочая среда
вода, нейтральные жидкости
Температура рабочей среды, °С
-40..+120
Материал сильфона
латунь
Корпус
ABS пластик
Класс защиты
IP40, IP65
Материал
нержавеющая сталь AISI 304
Чувствительный элемент
Pt1000
Масса не более, кг
0,4
Диапазон температур окружающей среды, °С
-40...+140
Присоединение
2 штуцера с внешней резьбой G ½', G ½ A внутренняя – G ½ A наружная
Диапазон измерения чувствительного элемента
от -50 до 95 °C, -20..+160C
Дифференциал, бар
0,3..0,5 бар (фиксированное значение в данном диапазоне)
Сброс
Автоматический
Масса нетто, кг
0,57
Технологическое присоединение
G 1/2
Вес, кг
0,085
Электрическое присоединение
DIN 43650, кабельный ввод
Длина погружной части гильзы, мм
100
Диаметр гильзы, мм
6
Материал гильзы
Нержавеющая сталь
Класс допуска
B: ±(0,3 +0,005|t|), B
Температура окружающей среды, °C
-20..+70
Контактная группа
SPDT
Длина погружной части, мм
100
Допустимая электрическая нагрузка на контактную систему
220В, 8А; 110В, 15А
Максимальное давление, бар
16,5, 30
Диапазон настройки уставки перепада давления, бар
0,5..3,5
Схема подключения
2-x проводная, двухпроводная
Клеммы
быстрозажимные, до 1,5 мм2
Внешний диаметр, мм
10
Технологическое присоединение реле
G ½
Длина импульсной трубки, м
1,5
Диапазон измерения температуры MBT3250R, °C
-20..+160
Технологическое присоединение MBS4003R
-
Выходной сигнал MBS4003R
-
Диапазон измерения давления MBS4003R, бар
-
Длина погружной части MBT3250R, мм
100
Технологическое присоединение MBT3250R
G ½
Чувствительный элемент MBT3250R
Pt1000
Чувствительный элемент MBT3250R, MBT3380R
Pt1000
Чувствительный элемент MBT3380R
Pt1000
Диапазон измерения температуры MBT3380R, °C
-50..+95
Диапазон настройки уставки RT262R, бар
0,5 — 3,5
Документация
Руководство
Сертификат
Каталог
Техническое описание
