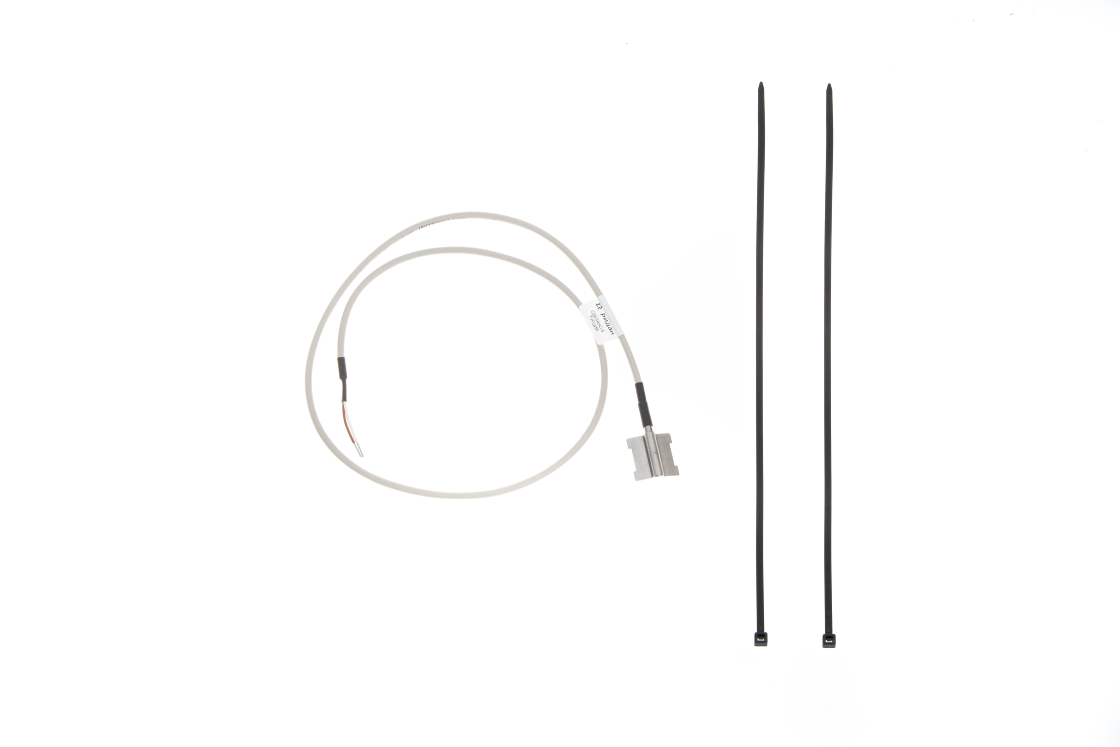

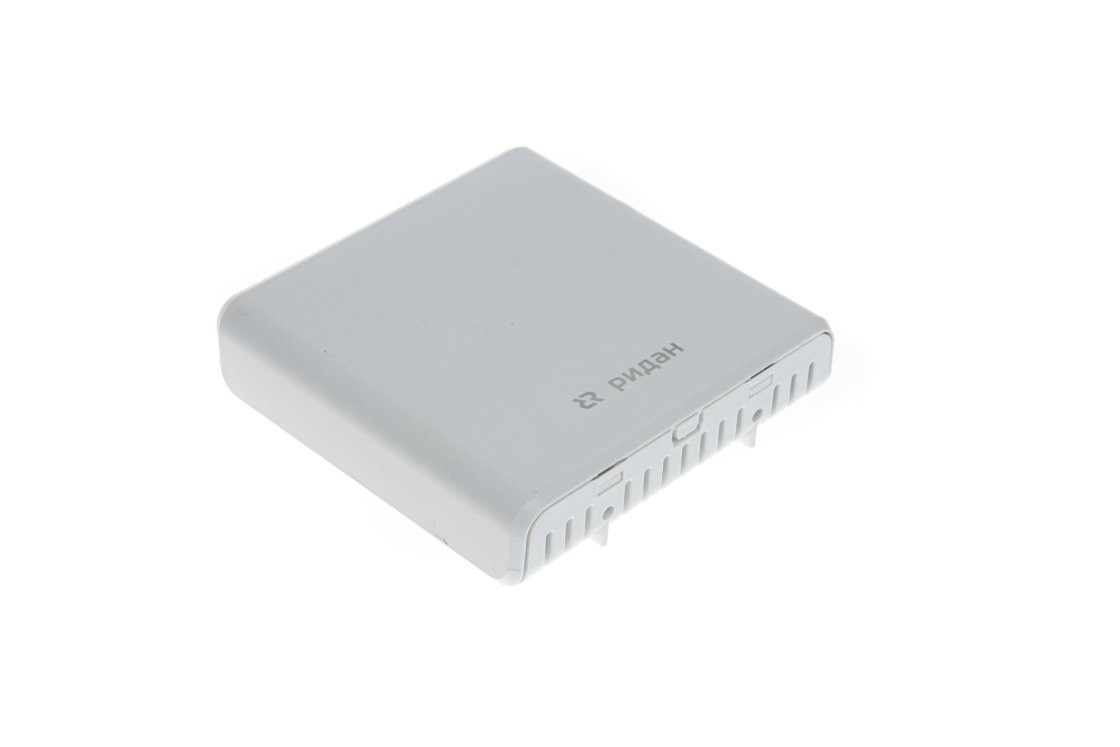

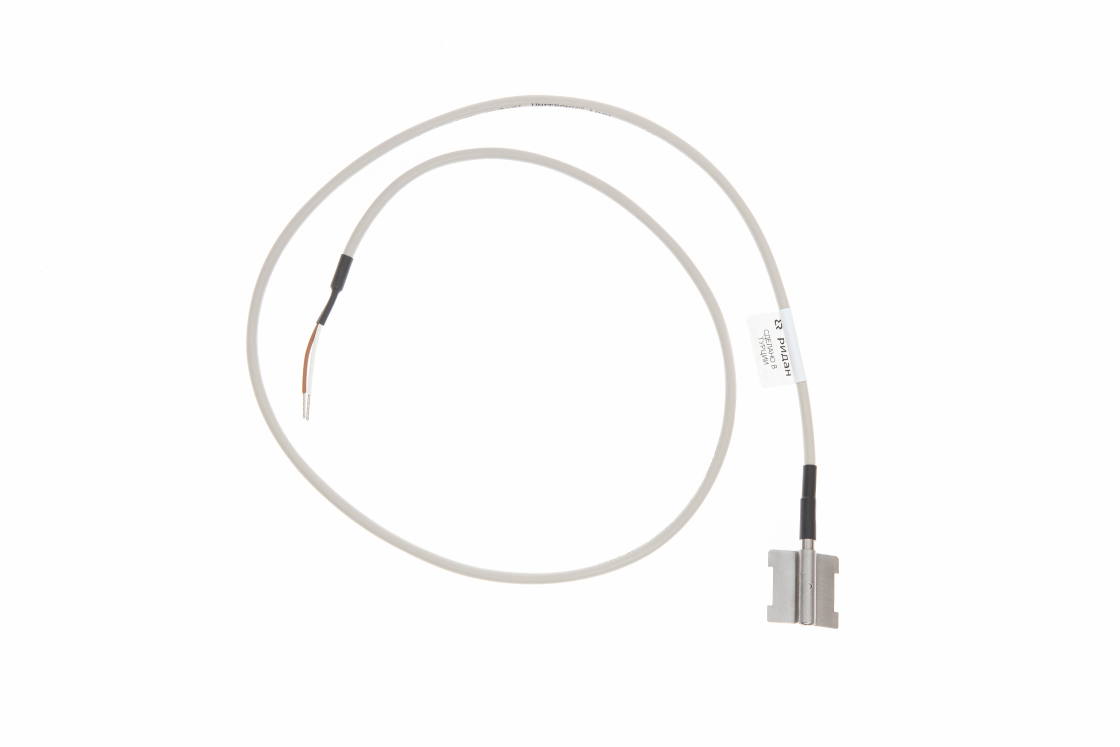

Ридан 333U4001R — Комплект КИПиА для вентиляции: MBT3280, MBT400R, MBT3380R, MBT3281R, KP61R, DP100
Характеристики
Температура рабочей среды, °С
От -40 до +85
Корпус
ABS пластик
Класс защиты
IP 54, IP41, IP65, IP63, IP40; IP44 при установке верхней крышки
Длина кабеля, м
1
Чувствительный элемент
Pt1000
Срок службы
Более 1 млн. механических срабатываний
Диапазон измерения чувствительного элемента
от -50 до 110 °C, от -50 до 95 °C
Сброс
Автоматический
Масса нетто, кг
0,62, 0,15
Максимальная допустимая электрическая нагрузка на контактную группу
125VAC, 15A; 250VAC, 8A; 24VDC, 8A
Вес, кг
0,085, 0,15, 0,07
Электрическое присоединение
Кабельный ввод Pg 11
Класс допуска
B: ±(0,3 +0,005|t|), Класс B: ± (0,3 + 0,005 | t |), B: ± (0,3 + 0,005 | t |), B
Материал защитной гильзы
нержавеющая сталь
Электрическое подключение
Кабельный ввод PG9, винтовые клеммы, сечение провода макс. 2,5 мм², кабель
Длина погружной части датчика, мм
200
Допустимая электрическая нагрузка на контактную группу
макс. 1 А (0,4 А)/ 250В перем. ток
Присоединение импульсных линий
2 пластиковые трубки (P1 и P2) с внешним диаметром 6 мм
P1 для присоединения высокого давления (маркировка +)
P2 для присоединения низкого давления (маркировка -)
Максимальное рабочее давление, Па
10000
Погрешность срабатывания
±15%
Дифференциал, Па
20
Диапазон настройки уставки перепада давления, Па
От 50 до 500
Температура окружающей среды, °C
-30°C ..+60°C, От -40 до +85
Контактная группа
SPDT, Однополюсной перекидной контакт SPDT (срабатывание на увеличение перепада давления)
Среда
Воздух, невоспламеняющиеся и неагрессивные газы
Температура хранения, °С
От -40 до +85
Подключение кабеля
Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Дифференциал, °C
2..10, заводская уставка 2
Тип дифференциала
Настраиваемый
Диапазон настройки уставки,°C
-30..+15, заводская уставка 7

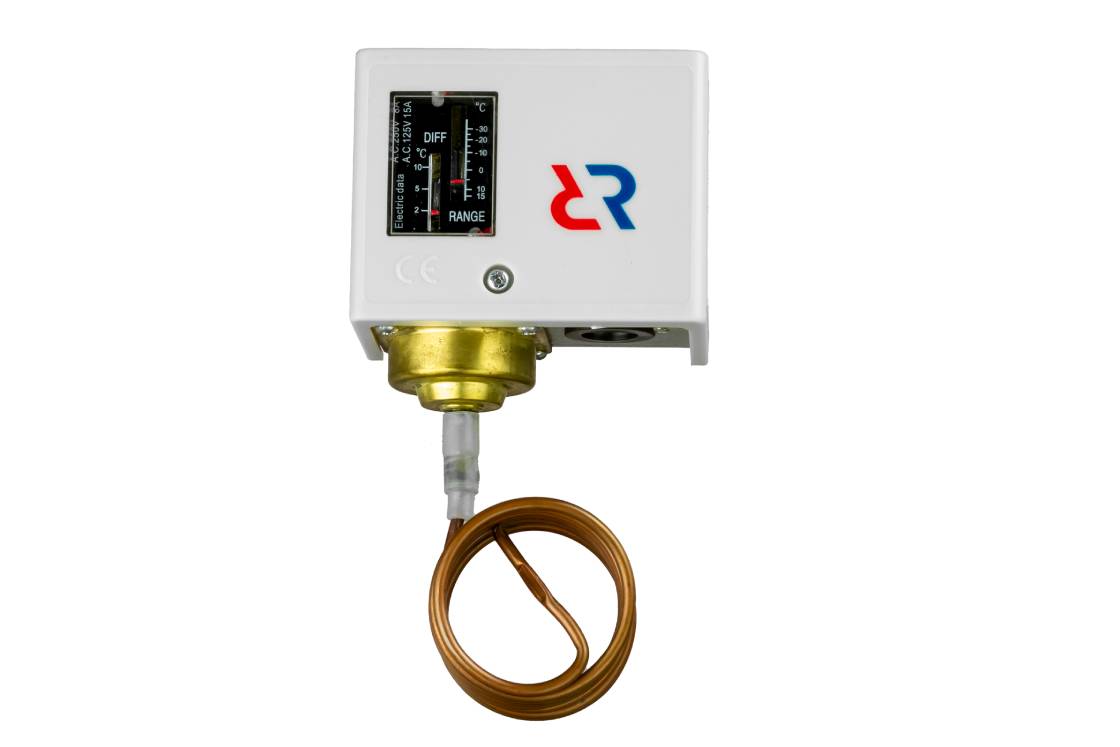

Тип наполнителя
Парообразный
Длина капиллярной трубки, м
6
Особенности
в комплекте пластиковые крепления для капиллярной трубки
Схема подключения
двухпроводная
Клеммы
быстрозажимные, до 1,5 мм2

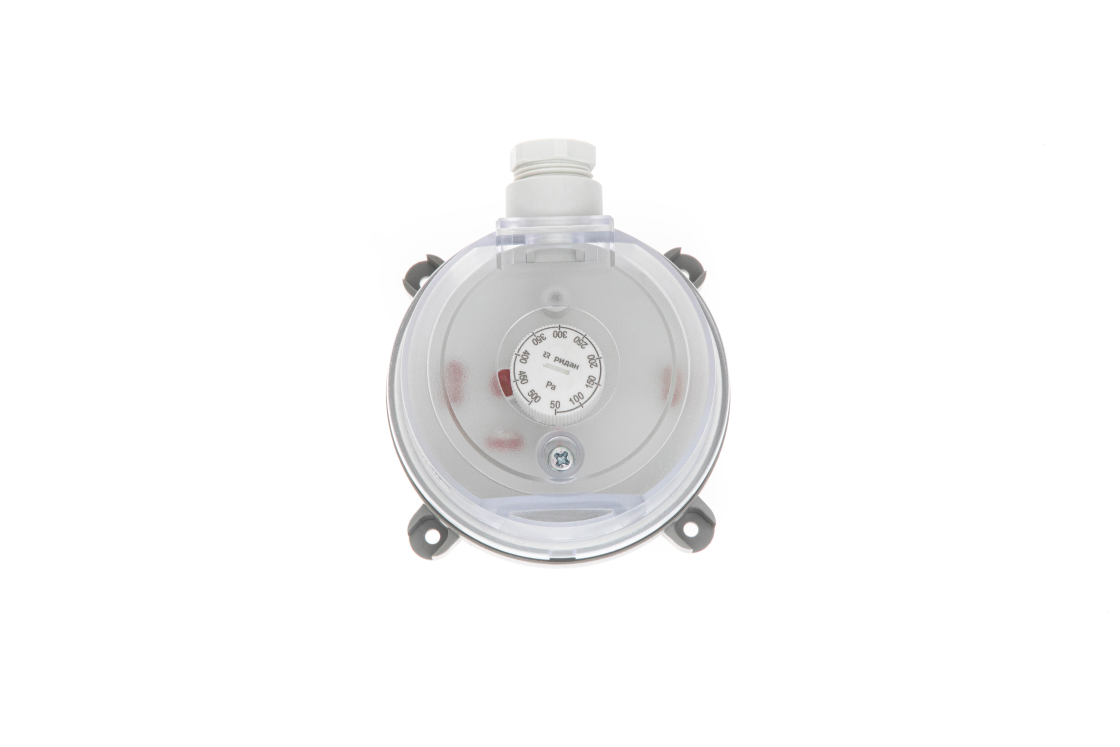

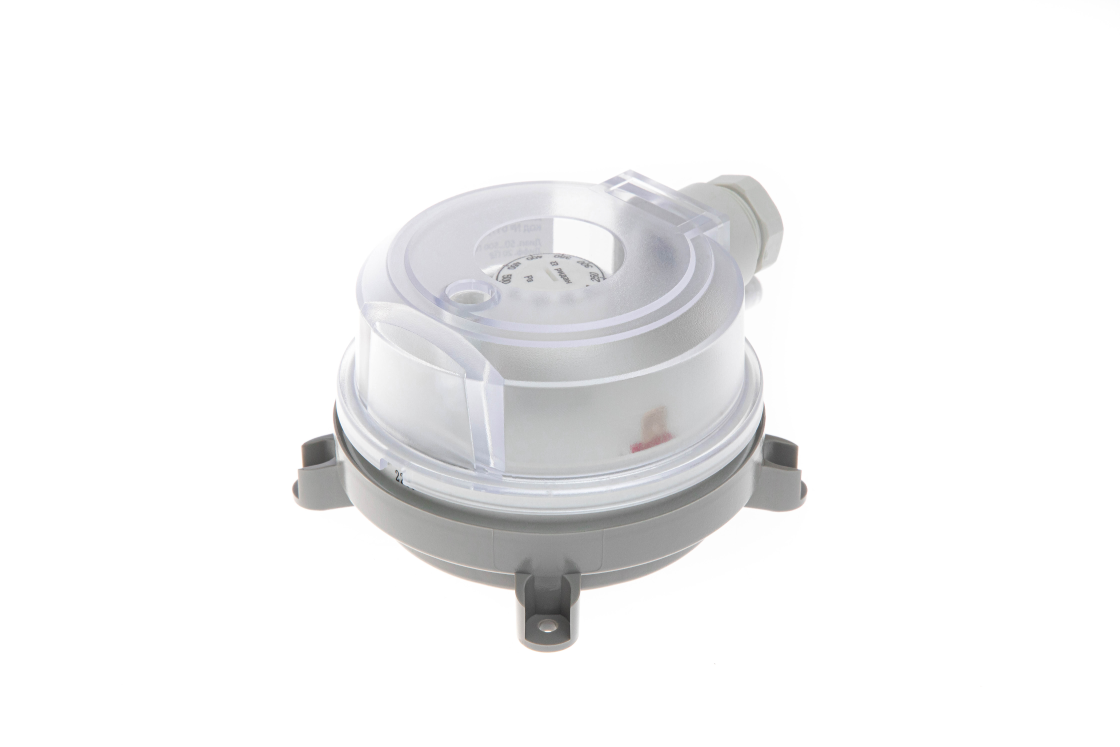

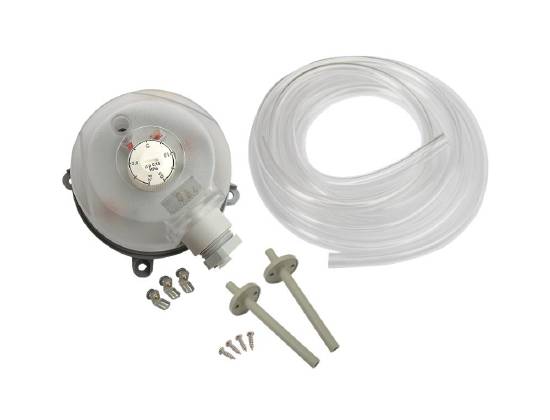

Диапазон настройки уставки DP100, Па
50-500
Длина капиллярной трубки KP61R, м
6

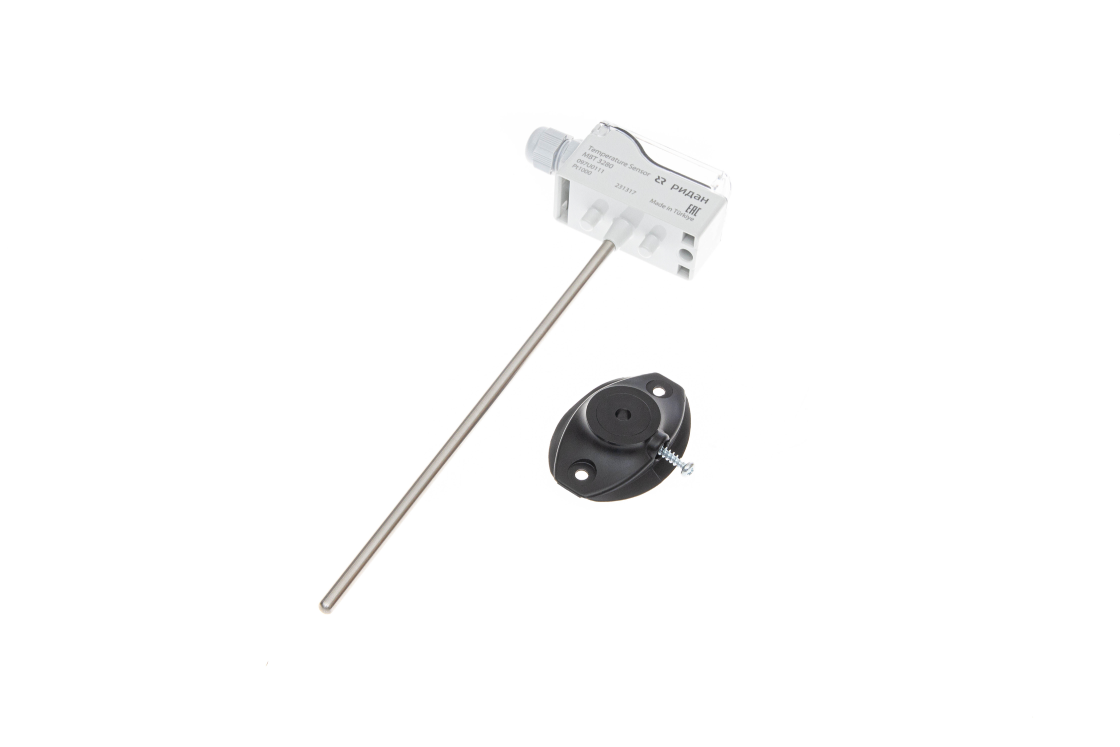

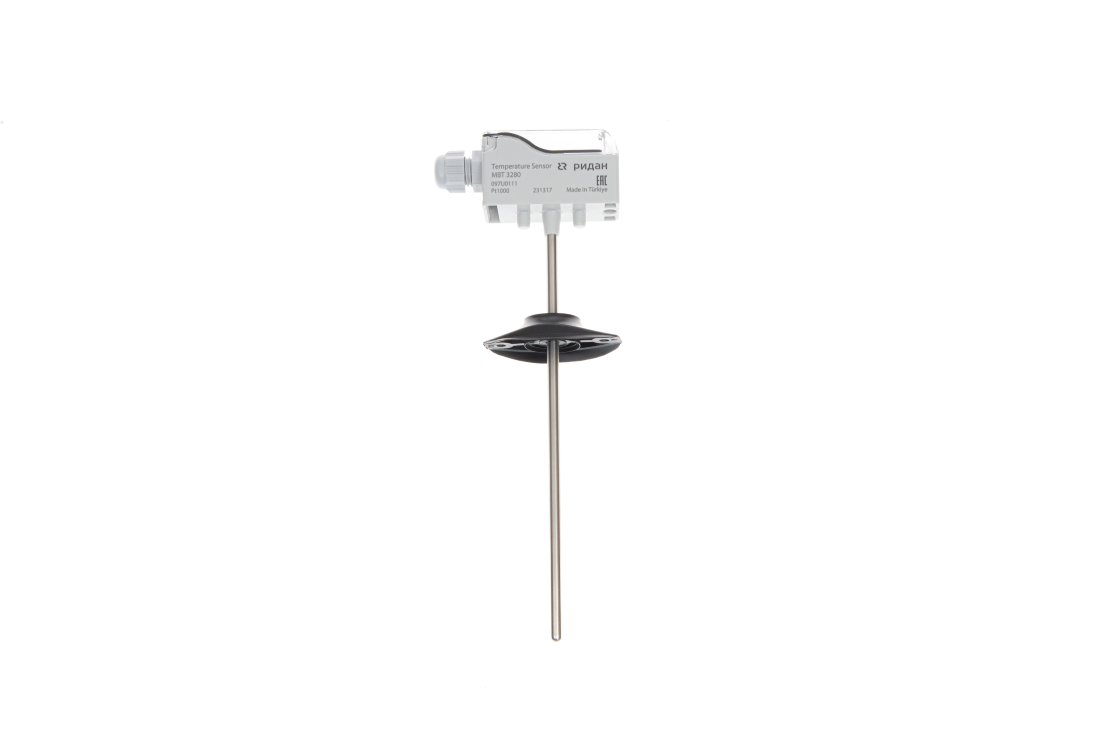

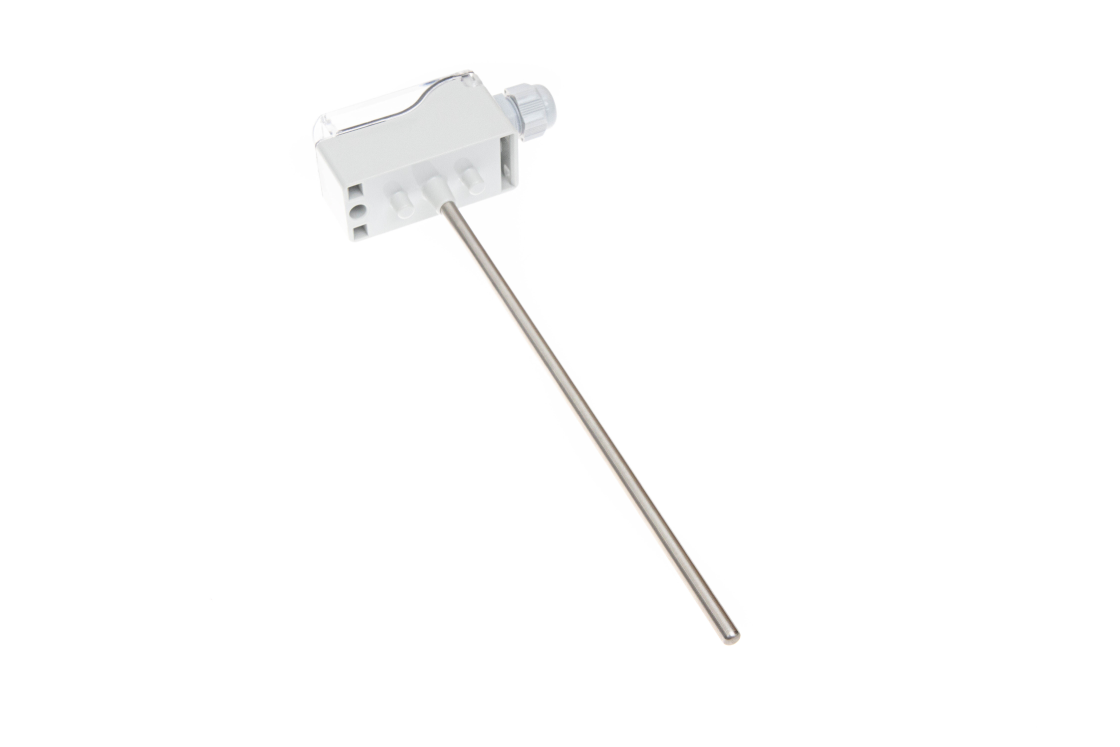

Длина погружной части MBT3280, мм
200
Чувствительный элемент датчиков темп-ры
Pt1000
Документация
Паспорт
Руководство
Сертификат
Письмо о замене
BIM модель
Каталог
Техническое описание
