Обзор кода 003Z2351R

Комплектность

В комплект поставки входит:

• клапан MNT-R;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода
соответствующего артикула/кода материала.

Список комплектующих

• Настроечная рукоятка для MNT-R - 003L8155R

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание клапана должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.

• Правила выбора

Выбор клапана осуществляется в соответствии с требуемыми параметрами давления, температуры и характеристик регулирования.

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать клапан из коробки проверить комплектность оборудования на соответствие информации указанной в паспорте, осмотреть на наличие повреждений, проверить вращение рукоятки. Рукоятка должна вращаться от одного крайнего положения к другому.

• Монтаж и демонтаж

Рекомендуется предусматривать сетчатый фильтр на подающем трубопроводе перед клапанами MNT-R с размером ячейки сетки не более 0,5 мм.

• Настройка

Настройка производится с помощью рукоятки без использования дополнительных инструментов.

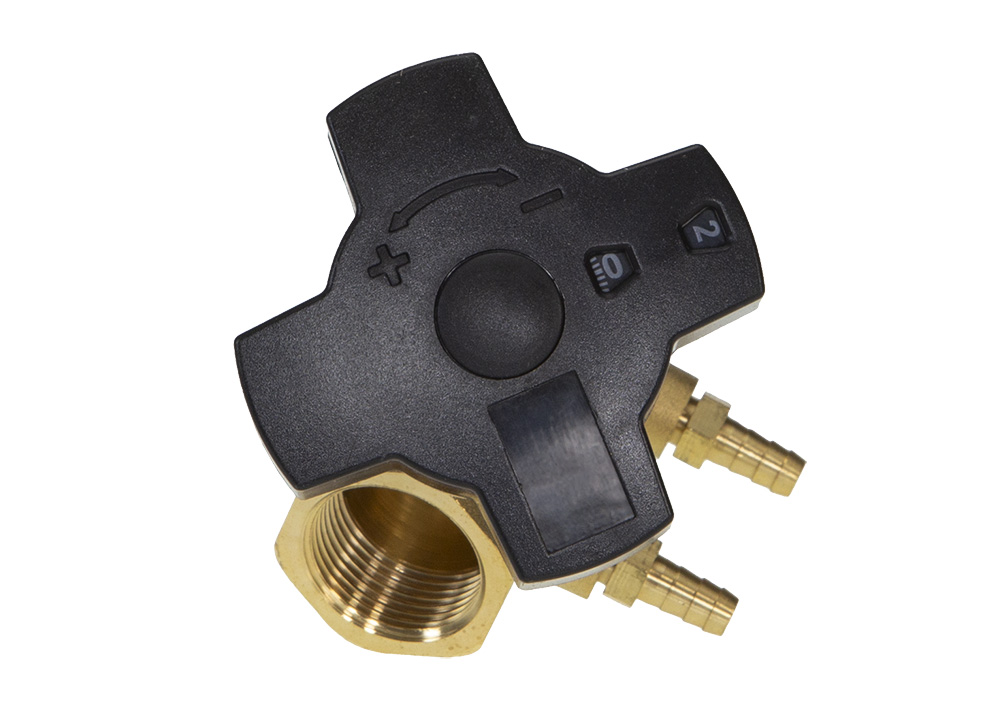

Вращая рукоятку по часовой значение пропускной способности уменьшается, против часовой увеличивается. На рукоятке 1 указаны стрелки и значения «+» «-», для более удобного понимания направления вращения. При вращении рукоятки в окне 2 отображаются целые значения настройки, в окне 3 десятые. Значение 0 означает полное закрытие клапана. С помощью винта 4 можно ослабить крепление с помощью крестовой отвертки, для демонтажа рукоятки.

Транспортирование и хранение

Транспортирование и хранение клапанов MNT-R осуществляется в соответствии с требованиями ГОСТ 15150-69 п.10 климатическое исполнение УХЛ 4, в соответствии с ГОСТ Р 51908-2002 условия транспортирования С.

Обзор серии MNT‑R

Назначение изделия

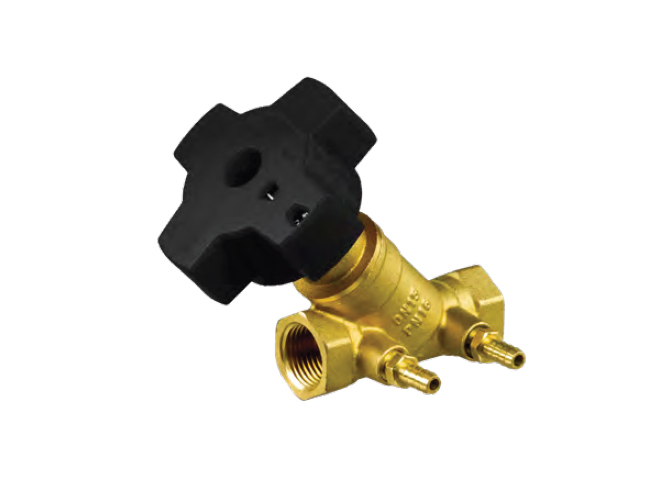

Клапан MNT‑R предназначен для гидравлической балансировки систем отопления, тепло- и холодоснабжения; регулирует пропускную способность путём вращения многооборотной рукоятки.

Сертификация

Соответствие клапанов балансировочных типа MNT подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА11.В.19145/24, срок действия с05.12.2024 по 04.12.2029 и экспертное заключение о соответствии ЕСЭиГТ к товарам.

Описание и работа

Принцип работы ручного балансировочного клапана MNT-R основан на изменении пропускной способности. Ручной балансировочный клапан серии MNT-R применяется как основной тип балансировки в системах с постоянным расходом. Также возможно применение в системах с переменным расходом в качестве дополнительных элементов для гидравлической увязки и настройки системы. Клапан может быть установлен как на обратном, так и на подающем трубопроводе.

Область применения

Системы отопления, тепло- и холодоснабжения, тепловой пункт. Широко используются на объектах социального назначения, где предъявляются повышенные требования к бесперебойности работы систем.

Совместимость

Измерительные ниппели клапана MNT-R совместимы с прибором T650.

Ключевые преимущества

• Корпус выполнен из латуни CW617N
• Класс герметичности А (нет видимой протечки)
• Можно демонтировать рукоятку
• Малые габаритные размеры

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Надежность и долговечность

Установленный срок службы клапана составляет 10 лет.

Эффективность и экономия

Гидравлическая балансировка потребителей между собой уменьшает как потребление электроэнергии насосами, так и потери тепла в нецелевых местах.

Использование по назначению

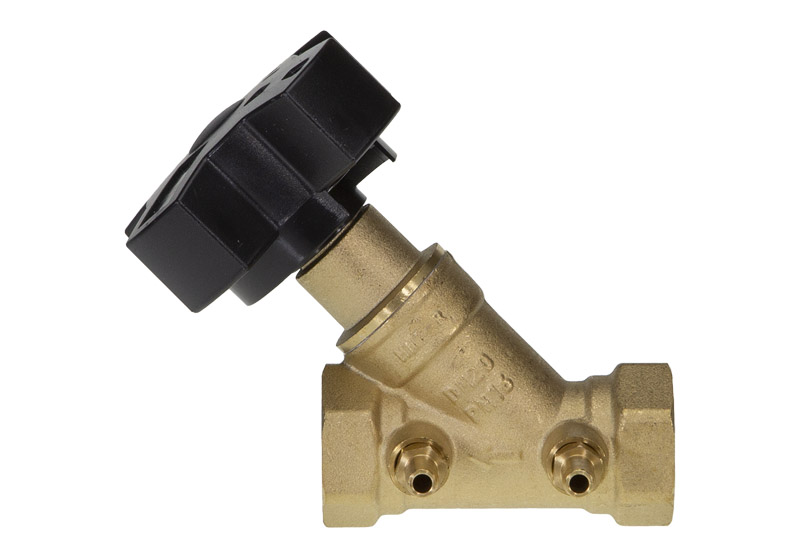

MNT-R применяется в системах отопления для гидравлической балансировки системы. Клапан должен быть смонтирован таким образом, чтобы направление потока совпадало с направлением стрелки на корпусе. Монтаж клапана может быть произведен в любом положении, рукоятка может быть направлена в любую сторону. MNT-R может быть установлен как на подающем, так и на обратном трубопроводе.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие ручного балансировочного клапана серии MNT-R техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
