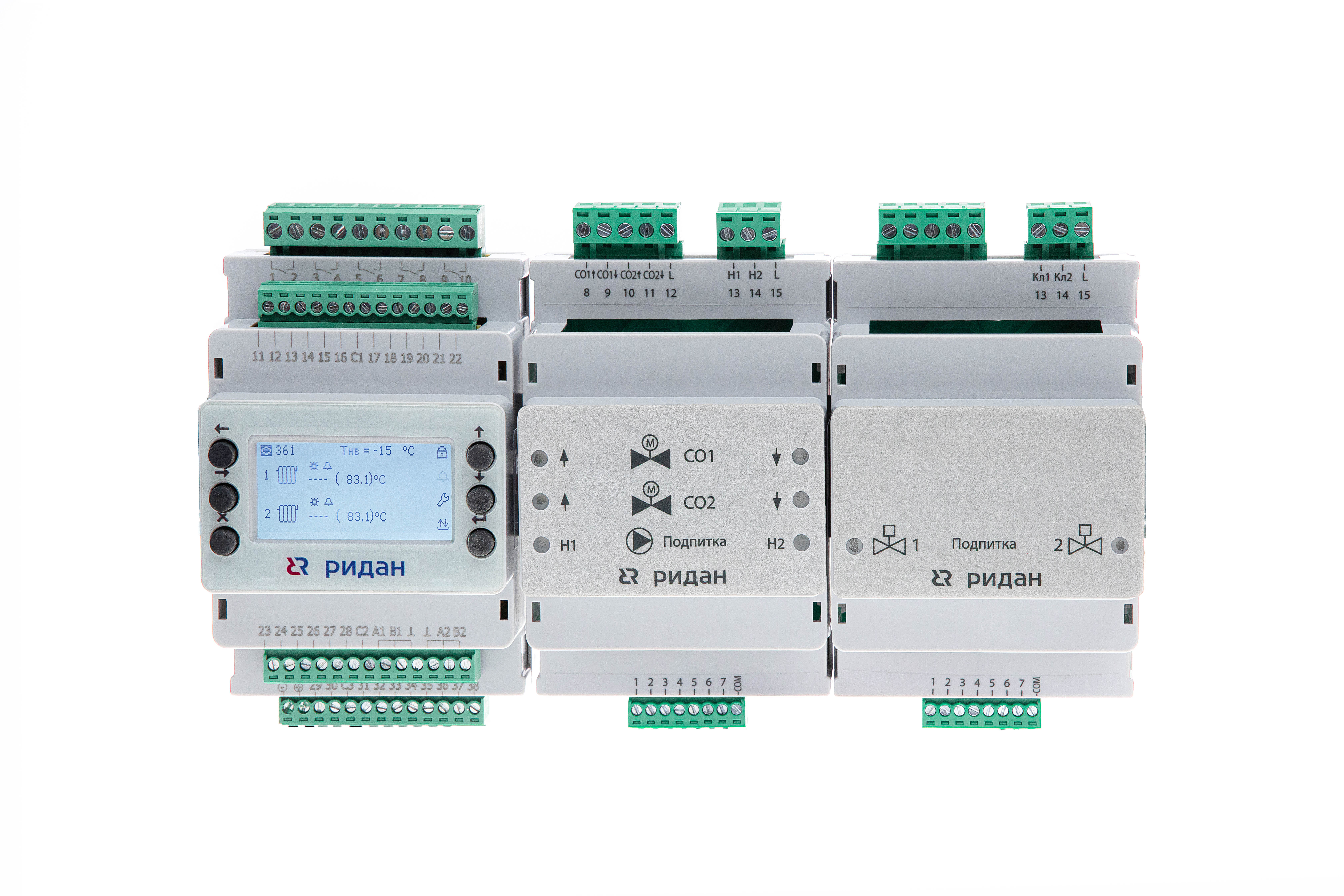

Программируемые электронные регуляторы серии ECL-3R разработаны для автоматизации систем централизованного теплоснабжения. ECL-3R 361 представляет собой конфигурируемый контроллер, который позволяет пользователю настроить схему приложения под свои индивидуальные потребности в рамках поддерживаемого функционала регулирования двухзонного отопления с индивидуальным контролем подпиток. Настройка и просмотр текущих значений параметров осуществляются через дисплей контроллера при помощи 6-кнопочной клавиатуры. ECL-3R 361 оснащен двумя портами RS-485, которые могут быть использованы для подключения к контроллеру визуальной панели оператора или для интеграции контроллера в систему диспетчеризации по протоколу Modbus (Модбас) RTU. В комплект поставки ECL-3R 361 входят два модуля расширения с твердотельными реле ECL-3R Triac (Триак), подключаемые к транзисторным выходам контроллера через прилагаемые кабели.

ECL-3R 361 выполняет следующие функции:

• управление двумя системами отопления (СО1 и СО2), оснащенными импульсными приводами регулирующих клапанов;
• управление СО погодозависимое, с расширенными возможностями настройки отопительного графика;
• управление двумя подпитками на основе общей насосной группы с индивидуальными датчиками перепада давления. Датчики/реле давления и клапаны раздельные на каждом контуре отопления;
• поддержка большого количества преднастроенных датчиков;
• возможность выбора между несколькими режимами работы СО, включая управление температурой подачи по недельному графику в режиме «По расписанию»;
• возможность приоритизации снижения температуры теплоносителя, возвращаемого в тепловую сеть, перед температурой в контуре отопления;
• возможность ограничения температуры в системе отопления по температуре в подающем трубопроводе тепловой сети;
• раздельное включение автоматики контуров;
• автоматическое выравнивание наработок циркуляционных насосов;
• мониторинг и индикация наличия аварий;
• поддержка сервиса Ридан Клауд (Cloud-Control).

Рис. 1. Схема приложения ECL-3R 361
