В предыдущей статье цикла мы перечислили основные элементы пускозащитного оборудования, необходимые для безопасного ввода теплообменного аппарата в работу. Предлагаем перейти к детальному рассмотрению трех ключевых негативных факторов, способных вывести оборудование из строя в процессе эксплуатации: гидравлического удара, перепадов давления и ультрафиолетового излучения. По каждому из факторов приведем физические причины возникновения, характер повреждений и технические решения для минимизации рисков.

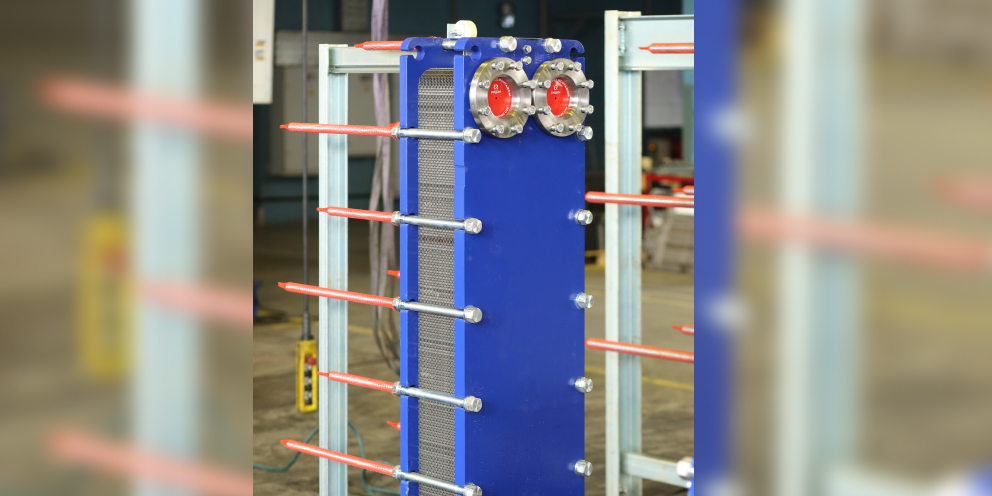

Защита теплообменника от гидравлического удара: причины, последствия и технические решения
Гидравлический удар представляет собой резкое кратковременное повышение давления в трубопроводной системе, возникающее при внезапном изменении скорости движения рабочей среды. В пластинчатых теплообменниках это явление особенно опасно, поскольку скачок давления передается непосредственно на пакет пластин, вызывая их деформацию и нарушая герметичность уплотнительных прокладок. В ряде случаев гидроудар приводит к разгерметизации аппарата с выбросом рабочей среды, что создает угрозу для обслуживающего персонала и оборудования.
Основными причинами гидроударов являются: резкое открытие или закрытие запорной арматуры, пуск или остановка насосов с нарушением технологической последовательности, переключение потоков в распределительных узлах, а также проведение ремонтных работ без предварительного сброса давления и плавного восстановления режимов.
Для минимизации рисков гидравлического удара применяется комплекс технических решений, направленных на плавное изменение гидравлических режимов. В их число входят:
- дросселирование пневматических клапанов — обеспечивает регулируемое и плавное изменение проходного сечения, исключая скачкообразные перепады давления в момент срабатывания арматуры;
- стабилизаторы давления — устанавливаются в циркуляционном контуре и предназначены для гашения пиковых нагрузок, поддерживая заданный уровень давления независимо от колебаний в системе;
- разрывные мембраны — монтируются в циркуляционных трубопроводах и служат предохранительным элементом, срабатывающим при превышении предельного рабочего давления, тем самым защищая аппарат от разрушения;
- реле запаздывания в электрической системе управления насосами — автоматизируют последовательность включения оборудования, гарантируя запуск насосов только при полностью закрытой запорной арматуре, что исключает возникновение гидроудара непосредственно в момент пуска.
Комплексное применение описанных мер в рамках проектной схемы обеспечивает значительное снижение рисков гидроударов и увеличение межремонтного интервала работы аппарата.
Защита теплообменника от перепадов давления и вибраций: способы и оборудование
В системах, где используются поршневые, шестеренные или дозирующие насосы, движение рабочей среды создает циклические перепады давления и вибрации, передающиеся по трубопроводам на теплообменный аппарат. Длительное воздействие таких колебаний на пластины теплообменника вызывает усталостное нагружение металла, что приводит к образованию микротрещин в зонах концентрации напряжений. Со временем микротрещины расширяются, снижая прочность пластин и, в конечном итоге, вызывая их разрушение.
Для предотвращения передачи перепадов давления и вибраций на пластинчатый теплообменник необходимо предусматривать следующие меры:
- установка виброгасящих вставок на подводящих и отводящих трубопроводах — гасит механические колебания, препятствуя их распространению от насосного оборудования к аппарату;
- применение демпферов и компенсаторов в нагнетательных линиях насосов — снижает амплитуду колебаний давления и сглаживает пиковые нагрузки.
Для теплообменников, эксплуатируемых на объектах, поднадзорных Российскому Классификационному Обществу, на подводящих трубопроводах для каждой отдельной полости теплообменника в обязательном порядке устанавливаются неотключаемые предохранительные клапаны. Данное требование направлено на обеспечение надежности и безопасности оборудования и исключает возможность отсечения защитной арматуры при проведении регламентных работ или технического обслуживания. Клапаны гарантируют сброс давления при превышении допустимых значений независимо от положения запорной арматуры в системе.
Соблюдение указанных мер позволяет исключить передачу перепадов давления и вибраций на теплообменный аппарат, предотвращая усталостные повреждения и продлевая срок службы оборудования.
Защита теплообменника от ультрафиолетового излучения: установка защитного экрана
Ультрафиолетовое излучение представляет собой значимый эксплуатационный фактор, который нередко недооценивается при проектировании и размещении теплообменного оборудования. Прямые солнечные лучи, а также ультрафиолетовое излучение от сварочных аппаратов и других источников вызывают деградацию неметаллических элементов теплообменника. Под воздействием УФ-лучей и озона резиновые уплотнительные прокладки теряют эластичность, становятся хрупкими, растрескиваются и перестают выполнять уплотнительную функцию, что ведет к утечкам рабочей среды.
Кроме того, в конструкциях с бесклеевым креплением прокладок ультрафиолетовое излучение ухудшает адгезию клеевых соединений, что также может привести к смещению и выпадению прокладок. В ряде случаев наблюдается изменение физико-механических свойств полимерных материалов и деградация защитных покрытий на металлических элементах аппарата.
Наиболее эффективным и технически простым решением для защиты от ультрафиолетового излучения является установка защитного экрана, монтируемого над теплообменником или по периметру его размещения. Материалы, используемые для изготовления экрана, должны обеспечивать надежное блокирование ультрафиолетового излучения. К таким эффективным материалам относятся:
- металлические листы и щиты;
- композитные панели со специальными УФ-фильтрами;
- светоотражающие покрытия и ткани.
При выборе материала экрана следует учитывать условия эксплуатации, включая температуру окружающей среды, агрессивность атмосферы и требования пожарной безопасности. Важно отметить, что установка защитного экрана не является разовым мероприятием. Состояние экрана подлежит регулярному контролю — при обнаружении механических повреждений, коррозии или деформаций, снижающих его защитные свойства, экран должен быть своевременно заменен.
Комплексный подход к защите теплообменника от ультрафиолетового излучения не только сохраняет герметичность уплотнений, но и продлевает срок службы всего аппарата в целом.
Меры защиты теплообменного оборудования: итоговые рекомендации
Комплексное применение рассмотренных технических решений это не просто требование инструкций, а основа безаварийной эксплуатации теплообменного аппарата. Каждый из описанных методов направлен на предотвращение конкретного типа повреждений: гидроудар деформирует пластины, перепады давления вызывают усталостные трещины, ультрафиолет разрушает прокладки. Игнорирование любого из этих факторов ведет к снижению тепловой эффективности, внеплановым остановкам и дорогостоящему ремонту.
Особое внимание следует уделять объектам повышенной ответственности, где требования к надежности оборудования регламентируются надзорными органами. В таких случаях, выбор защитных устройств и их монтаж должны выполняться строго в соответствии с проектными решениями и подтверждаться соответствующими документами. Продуманная система защиты — это не дополнительные затраты, а инвестиция в стабильность технологического процесса и безопасность персонала.
В следующей части материала по эксплуатации теплообменного оборудования поговорим о порядке гидравлических испытаний, действия в нештатных ситуациях и прочих нюансах в использовании.
