Как заменить клеевые прокладки в теплообменнике?
Процесс замены клеевых уплотнителей требует особой тщательности. Сначала с пластины удаляются старые прокладки, после чего пластины и уплотнительные канавки тщательно очищаются от загрязнений. Поверхность протирается салфеткой, смоченной в ацетоне, и затем просушивается до полного испарения растворителя. Сами новые уплотнители перед установкой также протираются влажной салфеткой и просушиваются.
На следующем этапе уплотнительные канавки аккуратно промазываются тонким слоем клея, после чего в них укладываются прокладки. Важное требование: клей после установки уплотнителя не должен выступать за пределы канавки. Монтаж прокладок выполняется с обоих концов пластины вдоль всей её прямой части. После установки уплотнителей пластины укладываются одна на другую с разворотом на 180 градусов и сжимаются.
Все операции следует выполнять на ровной и чистой поверхности. Это позволяет избежать дополнительных повреждений пластин. Готовые пластины с установленными уплотнителями монтируются в раму и стягиваются с помощью болтов до минимального значения, указанного в паспорте на теплообменное оборудование. Собранный пакет пластин просушивается при температуре 20°С в течение 48 часов. Если температура в помещении составляет 40°С, время сушки сокращается до 24 часов. По окончании сушки пакет пластин необходимо дополнительно обжать.
Зачем нужны уплотнители и как они работают
Уплотнитель представляет собой один из ключевых конструктивных элементов теплообменного оборудования. Он изготавливается из цельной резины, состав которой подбирается в зависимости от диапазона рабочих температур и типа используемой среды. Основное назначение прокладок сводится к трем задачам: предотвращение смешивания греющего и нагреваемого контуров, обеспечение полной герметичности соединений и исключение внешних протечек теплообменника.
Прокладки располагаются в специальных канавках теплообменных пластин. Герметичность достигается за счет формирования плотного пакета пластин, который стягивается с двух сторон плитами теплообменного аппарата. Благодаря такому конструктивному решению уплотнители надежно фиксируются на поверхности пластин и сохраняют работоспособность в течение длительного времени.
Когда возникает необходимость замены прокладок
Нормативный срок службы уплотнителей составляет 8 лет. Однако, на практике они могут выходить из строя значительно раньше — под воздействием гидравлических ударов, накопления загрязнений, использования некачественного теплоносителя и других эксплуатационных факторов. Первыми признаками проблем становятся появление протечек или смешивание сред в соседних контурах. В таких случаях прокладку необходимо немедленно заменить, чтобы избежать более серьезных последствий для всего оборудования.
Подготовка к замене уплотнителей
Перед началом работ требуется полностью отключить теплообменное оборудование и слить рабочую среду из всех полостей. Разборка аппарата выполняется по схеме, описанной в одном из наших опубликованных материалов. Настоятельно рекомендуется пронумеровать все пластины перед разборкой, чтобы в дальнейшем собрать узел в правильном порядке.
До того, как удалить изношенные уплотнители, необходимо промаркировать их положение относительно базовой пластины. Следует учитывать, что первая пластина, не участвующая в теплообмене, должна иметь прокладки в уплотнительных канавках с обеих сторон. Перед установкой новых уплотнителей обязательно сравнивается форма старой и новой прокладки — любые несоответствия недопустимы.
Как заменить клеевые прокладки в теплообменнике?
Процесс замены клеевых уплотнителей требует особой тщательности. Сначала с пластины удаляются старые прокладки, после чего пластины и уплотнительные канавки тщательно очищаются от загрязнений. Поверхность протирается салфеткой, смоченной в ацетоне, и затем просушивается до полного испарения растворителя. Сами новые уплотнители перед установкой также протираются влажной салфеткой и просушиваются.
На следующем этапе уплотнительные канавки аккуратно промазываются тонким слоем клея, после чего в них укладываются прокладки. Важное требование: клей после установки уплотнителя не должен выступать за пределы канавки. Монтаж прокладок выполняется с обоих концов пластины вдоль всей её прямой части. После установки уплотнителей пластины укладываются одна на другую с разворотом на 180 градусов и сжимаются.
Все операции следует выполнять на ровной и чистой поверхности. Это позволяет избежать дополнительных повреждений пластин. Готовые пластины с установленными уплотнителями монтируются в раму и стягиваются с помощью болтов до минимального значения, указанного в паспорте на теплообменное оборудование. Собранный пакет пластин просушивается при температуре 20°С в течение 48 часов. Если температура в помещении составляет 40°С, время сушки сокращается до 24 часов. По окончании сушки пакет пластин необходимо дополнительно обжать.
Как заменить бесклеевые прокладки в теплообменнике?

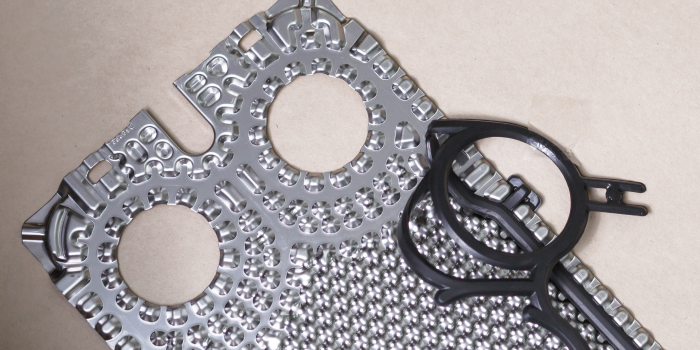

Конструктивная особенность бесклеевых уплотнений — наличие специальных фиксаторов, которые защелкиваются непосредственно на пластине. Для замены изношенные прокладки сначала удаляются. Перед установкой новых крайне важно убедиться, что в уплотнительных канавках, особенно в местах фиксации, не осталось следов старой резины.

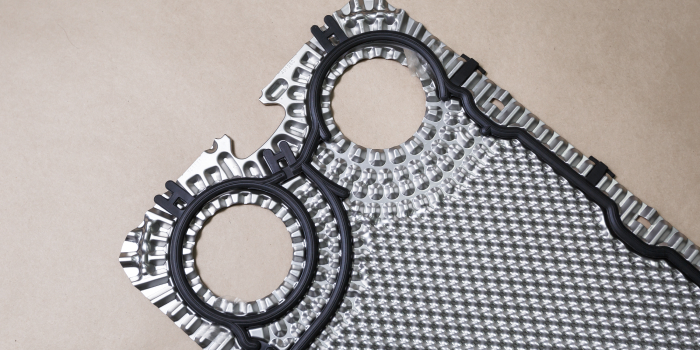

Пластины и уплотнительные канавки очищаются от загрязнений, протираются салфеткой, смоченной в ацетоне, и просушиваются. Сами новые прокладки перед установкой также протираются влажной салфеткой и просушиваются. Монтаж бесклеевых уплотнителей выполняется без использования каких-либо инструментов — фиксаторы просто защелкиваются на своих местах.
Заключение
Компания «Ридан» обращает внимание: своевременная замена уплотнителей является залогом длительной и безаварийной эксплуатации теплообменника. Регулярный контроль состояния прокладок и их замена по мере износа позволяют избежать серьезных поломок, внеплановых простоев оборудования и дополнительных затрат на восстановительный ремонт.
