В предыдущих материалах мы подробно разобрали полный перечень эксплуатационных мероприятий, предшествующих запуску теплообменного оборудования. Сегодняшняя публикация посвящена непосредственно монтажу — этапу, который во многом определяет дальнейшую надежность, герметичность и тепловую эффективность аппарата. Ошибки, допущенные при установке, могут свести на нет все преимущества качественного оборудования: снизить производительность, привести к разгерметизации и преждевременному выходу из строя. Именно поэтому монтаж должен выполняться только специализированными организациями, располагающими необходимыми лицензиями, в строгом соответствии с нормативной документацией.
Подготовительный этап монтажа
Любой монтаж начинается с подготовительных мероприятий, которые не менее важны, чем сама установка. На этом этапе с оборудования удаляются все элементы заводской упаковки, производится демонтаж комплекта запасных частей, если он поставлялся вместе с аппаратом.
Особое внимание следует уделить транспортным заглушкам. Их необходимо снимать непосредственно перед присоединением к трубопроводам. Заглушки защищают внутренние полости теплообменника от загрязнений во время перевозки и хранения, но если снять их заранее и оставить порты открытыми, в каналы могут попасть строительная пыль, песок, окалина или другие посторонние частицы. Это приведет к засорению, нарушению гидродинамики и потере тепловой эффективности уже на старте эксплуатации. Поэтому правило простое и жесткое: заглушки удаляются только в момент подключения.
Параллельно проводится визуальный осмотр оборудования. Проверяется отсутствие механических повреждений, вмятин, сколов и следов коррозии на корпусе, опорных лапах и патрубках. Одновременно выполняется сверка комплектности — количество пластин, стяжных болтов, прокладок и других элементов должно соответствовать упаковочному листу и паспорту изделия.
На этом же этапе производится инструментальный контроль геометрии. Специалисты выполняют замер диагоналей теплообменника. Допустимая разность между ними — не более 6 миллиметров. Превышение этого порога практически всегда свидетельствует о механическом воздействии, полученном в ходе транспортировки, строповки или неаккуратной распаковки. Деформация корпуса может привести к неравномерному обжатию пластинчатого пакета, перекосу стяжных болтов и, как следствие, к потере герметичности. Если разность диагоналей превышает 6 мм, оборудование требует дополнительной диагностики, а в ряде случаев — возврата на завод для восстановления геометрии.
Основной этап монтажа
После завершения подготовительных процедур переходят к установке теплообменника на проектное место. Этот этап начинается с подготовки основания — фундаментной рамы или плиты перекрытия, на которую будет смонтирован аппарат.
Несущие конструкции должны быть спроектированы с учетом всех эксплуатационных нагрузок. В расчет принимается не только масса самого теплообменника, но и вес теплоносителя, заполняющего аппарат в рабочем режиме, а также усилия, передаваемые от присоединенных трубопроводов. Любая недооценка нагрузок приводит к деформации опорных элементов, перекосу оборудования и нарушению геометрии стяжки.
Горизонтальность фундаментной рамы контролируется с высокой точностью: допустимое отклонение плоскости относительно горизонта составляет не более 2 миллиметров на каждый метр длины. Это требование критично для корректного распределения потоков внутри аппарата и предотвращения воздушных пробок.
Чтобы понять, как правильно смонтировать теплообменник и избежать типичных ошибок, важно запомнить последовательность контроля зазоров. После установки аппарата на раму, но до затяжки крепежа, проверяются зазоры между сопрягаемыми поверхностями опорных лап и фундаментной плиты. Зазоры должны составлять не более 0,3 миллиметра. Если зазор превышает допустимое значение, это указывает на неровность опорной поверхности, которую необходимо устранить с помощью подкладок или дополнительной выверки.
Только после того как контроль зазоров пройден успешно, производится затяжка крепежных элементов. Следом за этим выполняется проверка горизонтальности установки оборудования. Допустимый угол наклона теплообменника в продольном направлении, — не более 2 градусов, в поперечном,— не более 1 градуса. Превышение этих значений приводит к нарушению сливных режимов, неравномерному обтеканию пластин и снижению эффективности теплообмена.
Кроме того, на этапе установки необходимо обеспечить проектные отступы от соседнего оборудования и стен. Расстояние должно быть не менее удвоенной ширины теплообменника. Это требование продиктовано необходимостью свободного извлечения пластин, доступа к стяжному механизму при подтяжке, а также визуального осмотра всех элементов в процессе эксплуатации и ремонтов.

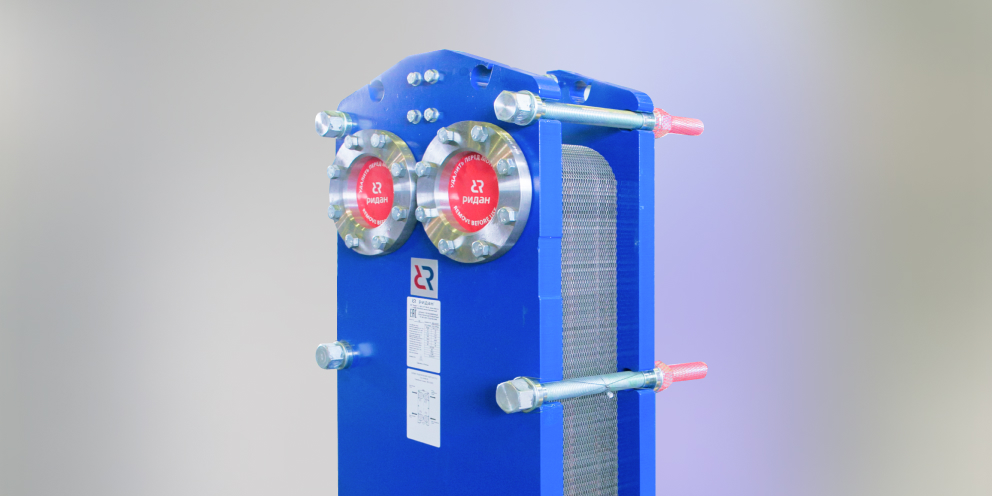

Завершающая операция основного этапа — подключение трубопроводов к портам теплообменника. Монтаж пластинчатого теплообменника на этом этапе выполняется строго по схеме, указанной в проектной документации. Стандартный аппарат имеет четыре порта, расположенных на неподвижной плите: два для подвода и отвода греющей среды и два — для нагреваемой. Конструктивно порты могут быть выполнены с наружной резьбой или во фланцевом исполнении — тип соединения определяется проектом и характеристиками трубопроводной системы объекта. От того, насколько грамотно выполнено подключение теплообменника, зависит не только его текущая работоспособность, но и возможность обслуживания без полной разборки обвязки.
Контрольные проверки после монтажа
Монтаж считается завершенным только после проведения обязательных проверочных мероприятий. Первое, на что обращают внимание, — жесткость крепления трубопроводов. Все трубы, присоединенные к теплообменнику, должны быть надежно зафиксированы на опорах. Это необходимо для того, чтобы исключить передачу на патрубки и корпус избыточных нагрузок: вибрации, тепловых расширений, веса запорной арматуры и самого трубопровода, заполненного средой.
Второй обязательный пункт — контроль расстояния между неподвижной и прижимной плитами. Фактическое значение должно соответствовать паспортному. В процессе транспортировки и монтажа стяжные болты могут ослабнуть, поэтому перед гидравлическими испытаниями необходимо проверить их усилие и при необходимости подтянуть.
Важно понимать, что минимально допустимое расстояние между плитами не является универсальной величиной. Оно может варьироваться в зависимости от партии пластин и типа уплотнительных прокладок, установленных на конкретном аппарате. Поэтому актуальное значение всегда берется из паспорта или сопроводительной документации на данное оборудование.
Третий, завершающий этап — гидравлические испытания. После того как установка теплообменника полностью завершена, аппарат и все его соединения проверяются под давлением, величина которого устанавливается паспортом. Цель испытаний — подтверждение прочности и герметичности, а также отсутствия течей в стыках пластин и соединениях трубопроводов. Программа испытаний разрабатывается эксплуатационной организацией. Время выдержки под давлением для стационарных объектов — не менее 10 минут. Исключение составляют теплообменники, устанавливаемые на речных и морских судах или иных плавучих объектах: для них минимальное время выдержки увеличено до 30 минут.
Заключение
Качественный монтаж теплообменного оборудования — не просто технологическая операция, а комплексная процедура, требующая внимания на каждом этапе: от распаковки до гидравлических испытаний. Контроль геометрических параметров, правильный выбор опорных конструкций, точная выверка горизонтальности, надежное крепление трубопроводов и обязательная проверка герметичности — все это в совокупности обеспечивает долговечную и безаварийную работу оборудования на всем протяжении его эксплуатационного ресурса.
Если вы ищете информацию о том, как правильно смонтировать теплообменник, чтобы избежать проблем при запуске и в ходе дальнейшей эксплуатации, — ориентируйтесь на изложенные выше требования. Доверяйте монтаж только квалифицированным специалистам, строго соблюдайте требования технической документации и не пренебрегайте проверочными процедурами. Именно такой подход гарантирует расчетную производительность, герметичность и заявленный производителем срок службы теплообменника.
